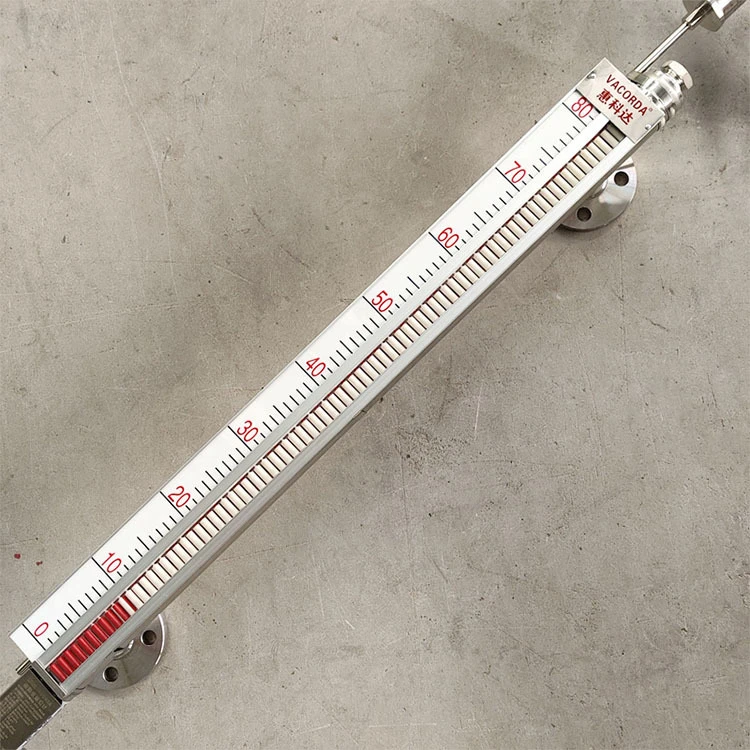

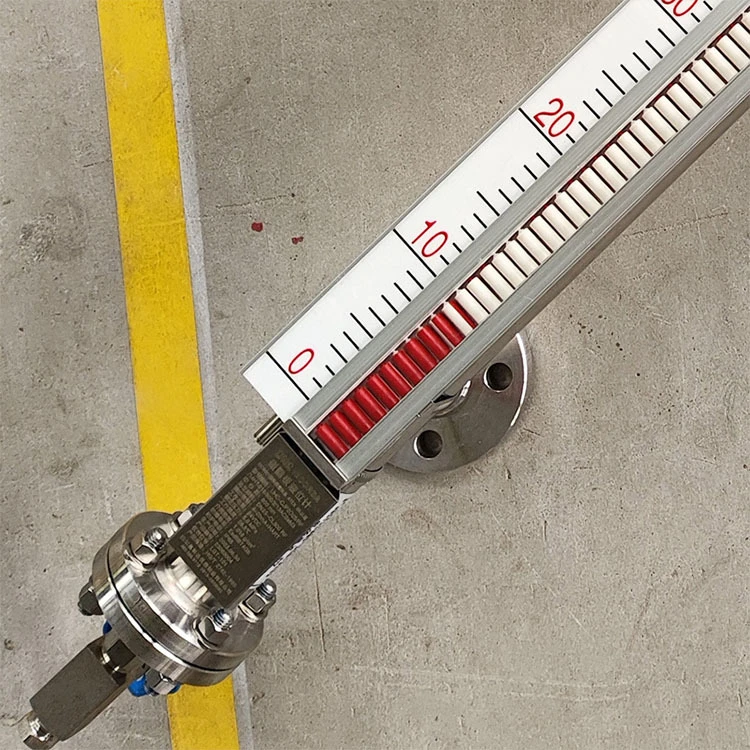

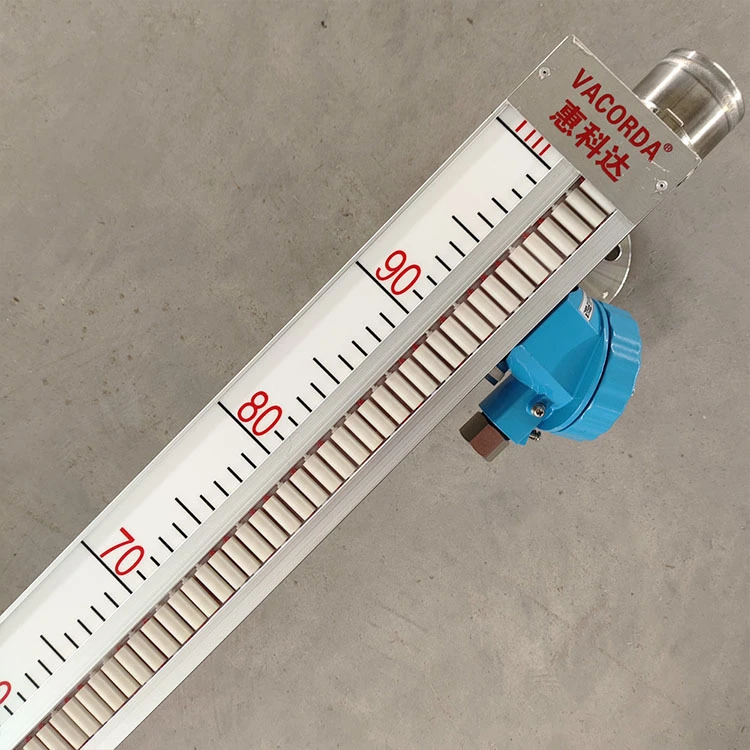

เกจวัดระดับแม่เหล็ก (Magnetic Level Gauge) คืออุปกรณ์ที่ใช้วัดระดับของเหลวในถังโดยอาศัยหลักการลอยตัวของลูกลอยที่มีแม่เหล็กอยู่ภายใน และใช้แรงแม่เหล็กดึงดูด/ผลัก แถบสีหรือตัวระบุภายนอก ทำให้สามารถมองเห็นระดับของเหลวได้อย่างชัดเจน

หลักการทำงาน:

ภายในกระบอกที่ต่อกับถังจะมีลูกลอยแม่เหล็ก ซึ่งจะลอยขึ้นลงตามระดับของของเหลว ลูกลอยแม่เหล็กจะดึงดูด/ผลักแถบสี (หรือตัวระบุอื่นๆ) ที่อยู่ภายนอกกระบอก ทำให้แถบสีเปลี่ยนสีไปตามระดับของเหลว

ผู้ใช้งานสามารถอ่านระดับของเหลวได้จากตำแหน่งของแถบสีที่เปลี่ยนไป

ข้อดีของเกจวัดระดับแม่เหล็ก:

สามารถมองเห็นระดับของเหลวได้อย่างชัดเจน
ทนทานต่อสภาวะแวดล้อมที่รุนแรง เช่น ความดันสูง อุณหภูมิสูง และการกัดกร่อน
มีความปลอดภัยสูง เนื่องจากไม่มีส่วนประกอบที่อาจแตกหักง่าย
สามารถติดตั้งได้หลายรูปแบบ เช่น ด้านข้าง ด้านบน หรือด้านล่างของถัง
สามารถใช้งานร่วมกับอุปกรณ์อื่นๆ เช่น Level Switch และ Level Transmitter เพื่อส่งสัญญาณเตือนหรือควบคุมระดับของเหลวได้

ข้อเสีย:

อาจมีราคาสูงกว่าเกจวัดระดับชนิดอื่นๆ
การติดตั้งและการปรับเทียบอาจมีความซับซ้อน
แม่เหล็กอาจเสื่อมสภาพเมื่อใช้งานเป็นเวลานาน

การใช้งาน:

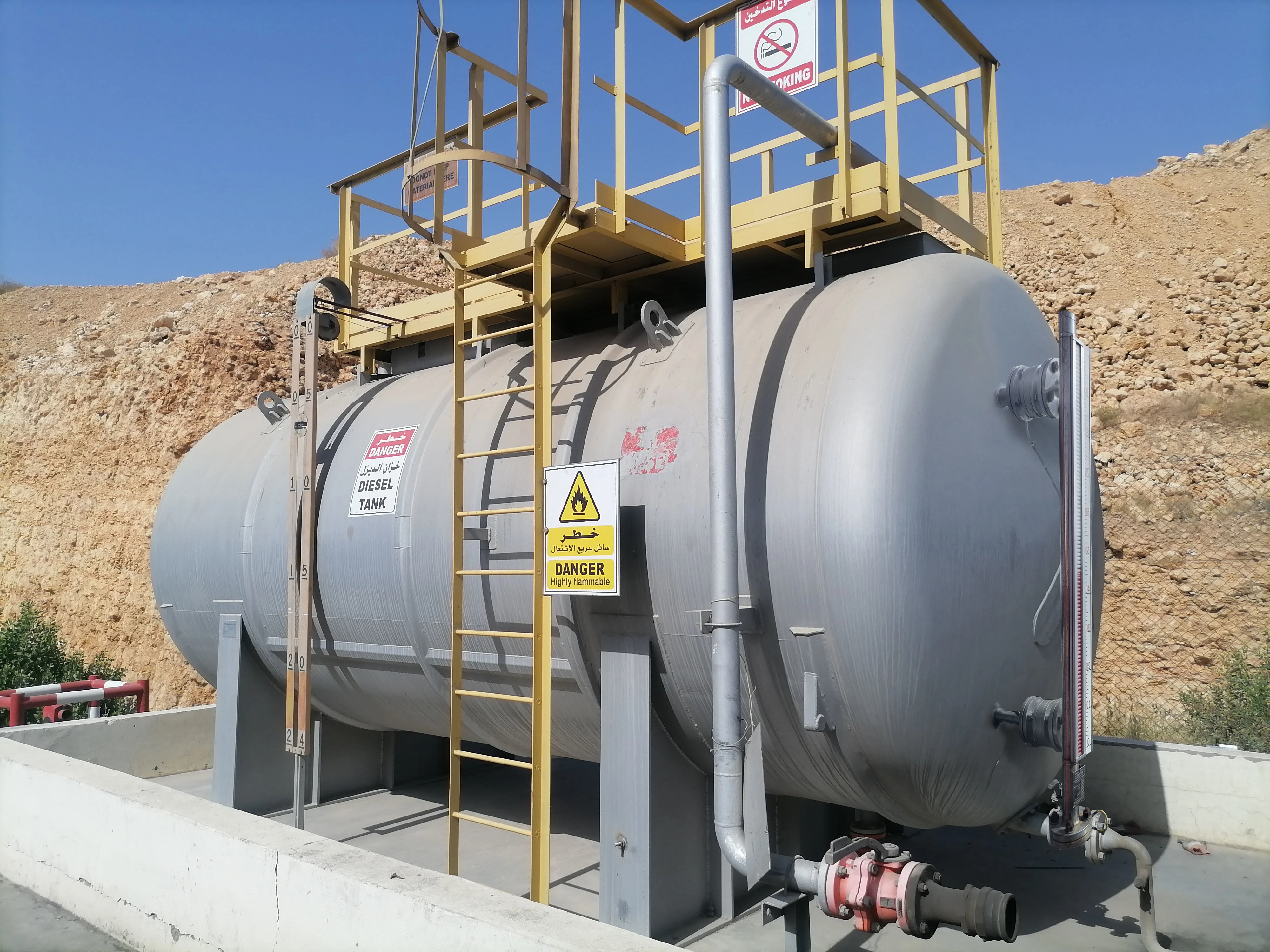

อุตสาหกรรมปิโตรเลียม, อุตสาหกรรมเคมี, อุตสาหกรรมอาหารและยา, หม้อต้มไอน้ำ, ถังเก็บสารเคมีต่างๆ.

Measuring Range	150~6000mm
Medium Density	＞0.45g/cm³
Nominal Pressure	PN63~PN320 (x 0.1MPa)
Material	304,316L,1Cr18Ni9Ti,0Cr18Ni9,00Cr17Ni14Mo2,321, titanium or customize
Operating Temperature	-190 ~ +425 °C
Top Structure	Welding cap with 3/4"NPT vent plug
Bottom Structure	Flange with 3/4"NPT drain plug
Indicate Ruler	A: Al &ABS Flap Cylinder, B: Al Flap Plate, C:316L Flap Cylinde
D:316L.& Al flap plate, E:316L/AI &LED, F:316L/AI &LED
Protection Class	IP65, IP67
Explosion-proof	ExdII CT6Gb
Magnetic Alarm Switch	Switching state: SPST; SPDT Max capacity: 20w, 60W, 120W
	Max Voltage: 230V, 250V

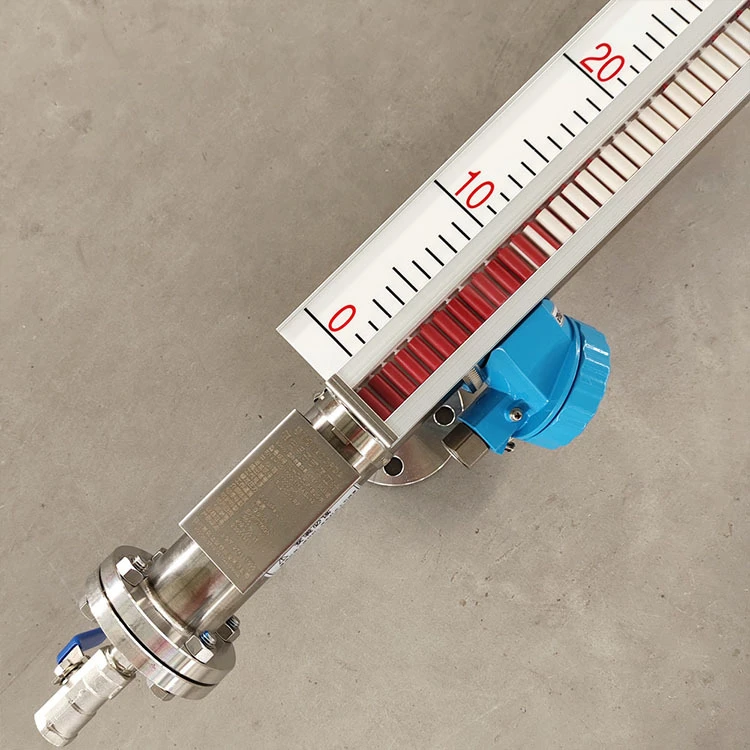

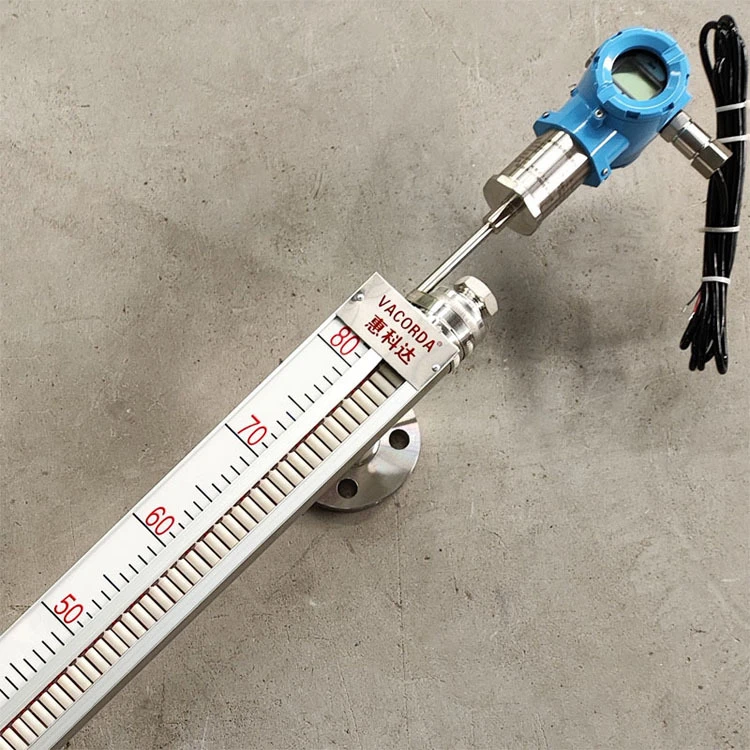

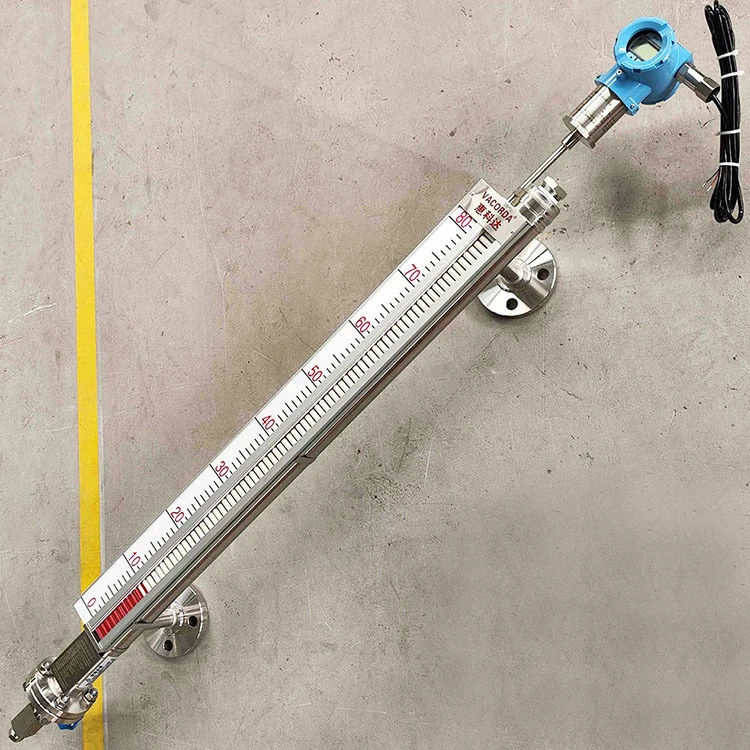

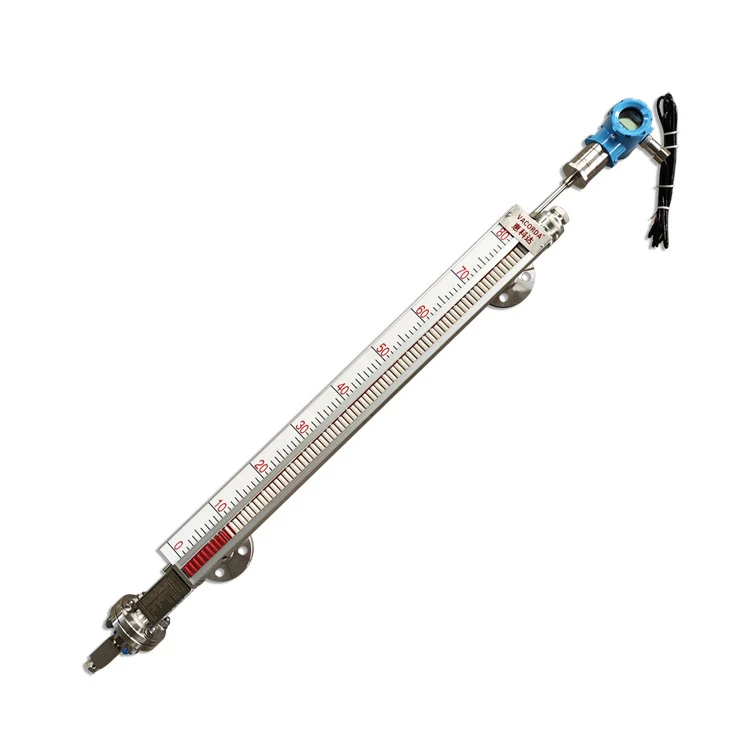

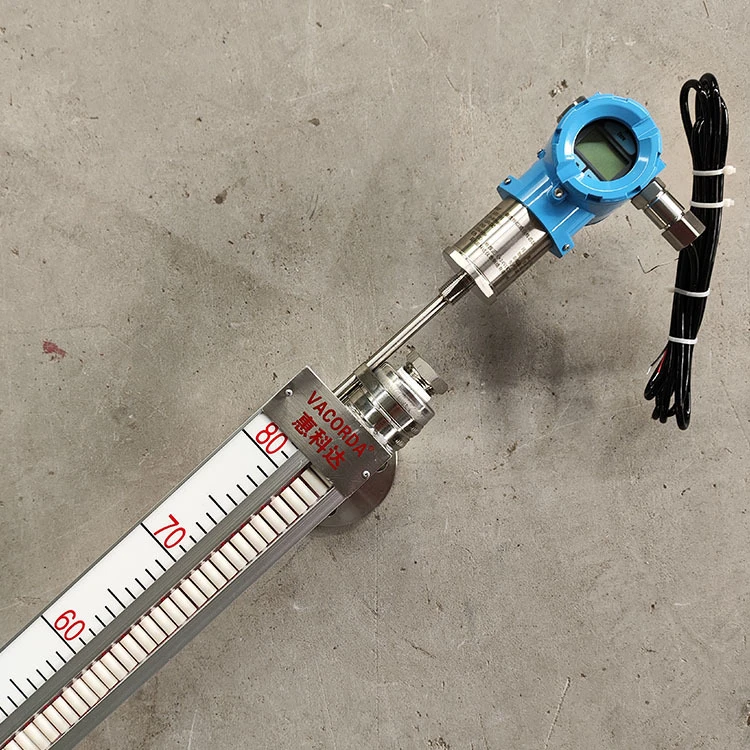

Transmitter	Output Signal: 4~20mADC Output Load:500Ω
Power Supply:16~30VDC Protection Class: IP65

Arange 0.15-12m,PTFE Lining Anti-corrosion Design, Magnetostrictive liquid level sensor

อุปกรณ์เสริม

1. สวิตช์แจ้งเตือนแบบ SPST หรือ SPDT ที่ไม่มีไฟสำรอง สามารถวัดระดับสูงและต่ำและแจ้งเตือนได้ จำนวนสวิตช์แจ้งเตือนไม่จำกัด

2. เซ็นเซอร์วัดระดับของเหลวแบบแม่เหล็กสองสาย (อุปกรณ์เสริม) เอาต์พุตสัญญาณ 4~20mADC สำหรับการวัดและควบคุมระยะไกล

3. เซ็นเซอร์วัดระดับของเหลวแบบแมกนีโตสตริกทีฟและคาปาซิทีฟสองสาย (อุปกรณ์เสริม) เอาต์พุตสัญญาณ 4~20mADC เพื่อความแม่นยำสูง การวัดและควบคุมอย่างต่อเนื่อง

4. สามารถเลือกการเชื่อมต่อโครงสร้างด้านบนและด้านล่างได้

5. โปรโตคอล 4~20mADC + HART
