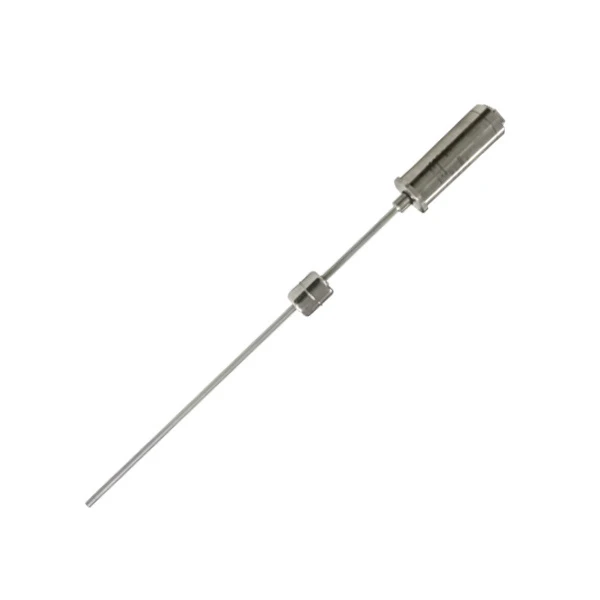

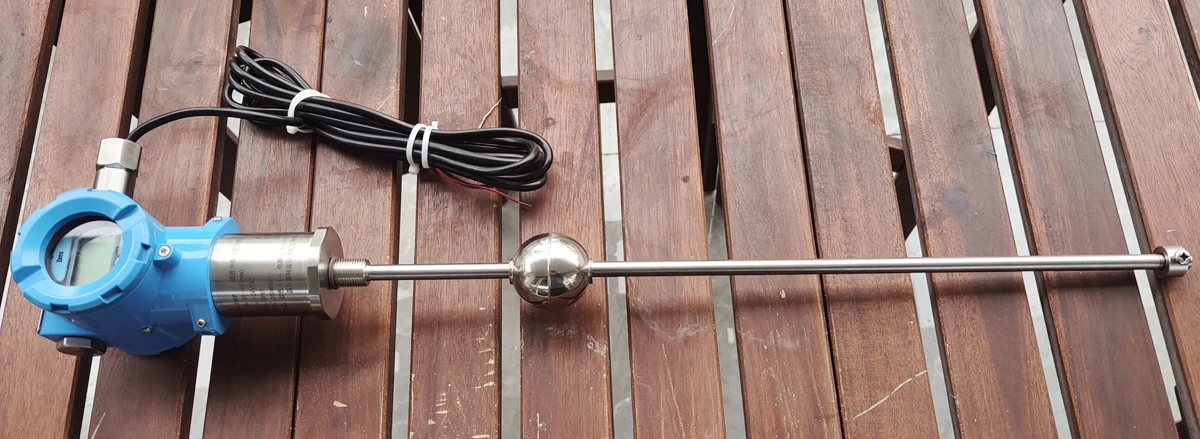

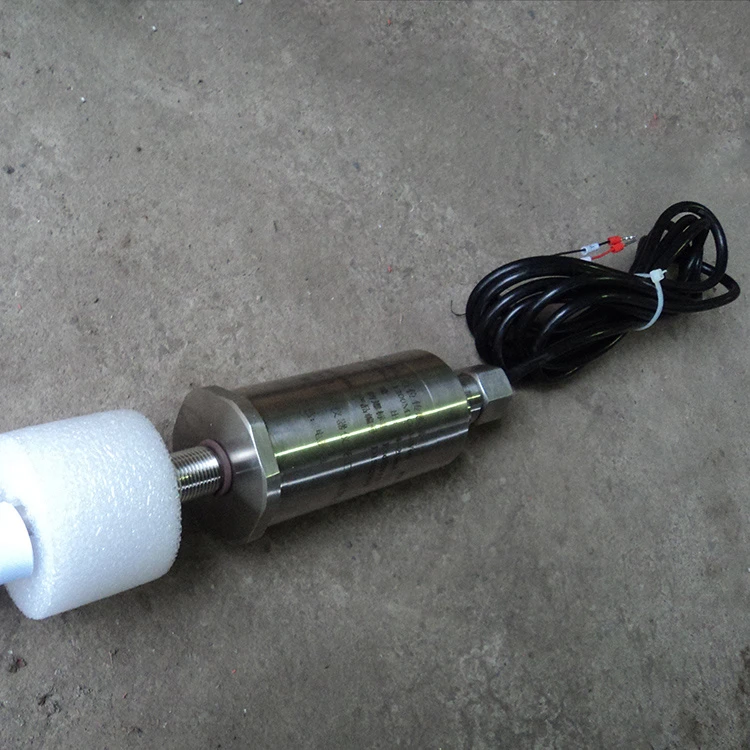

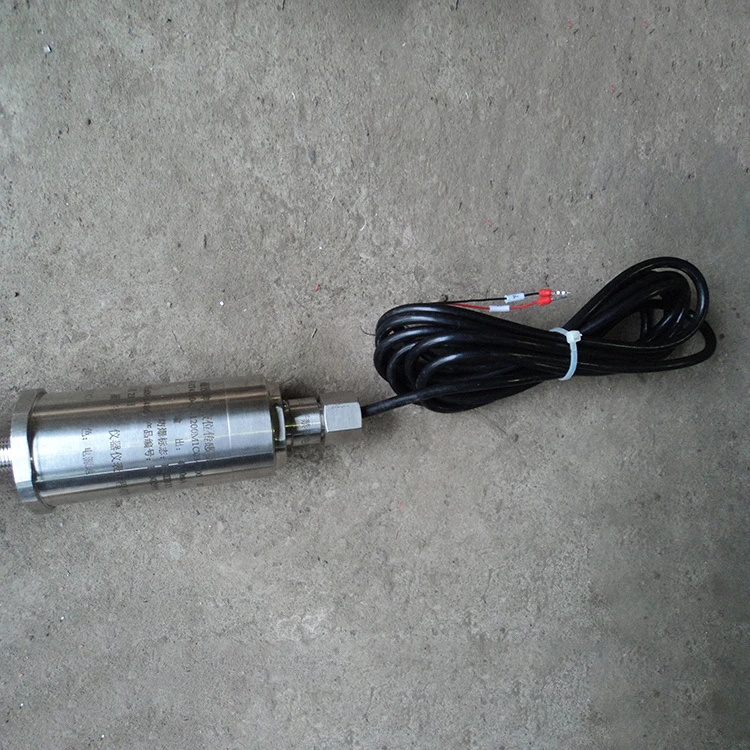

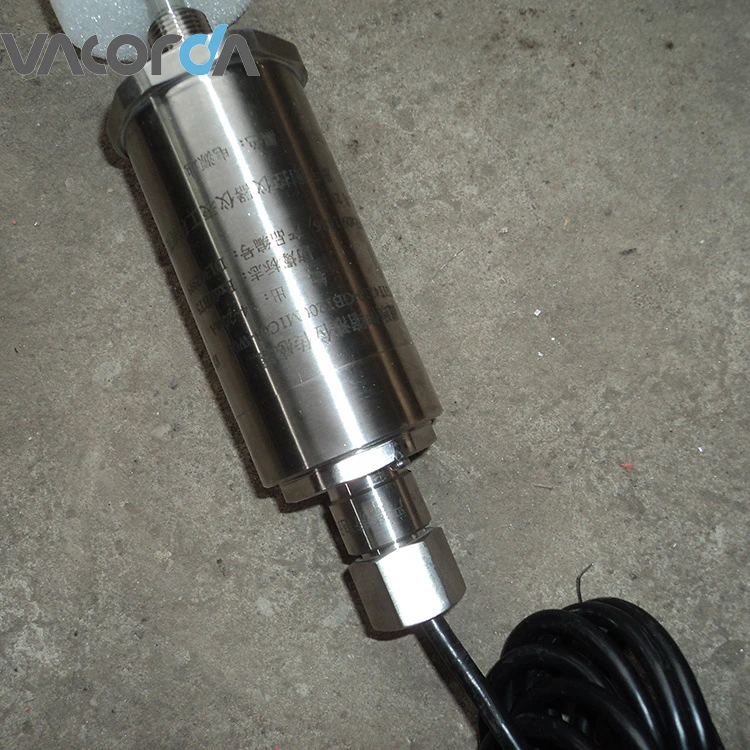

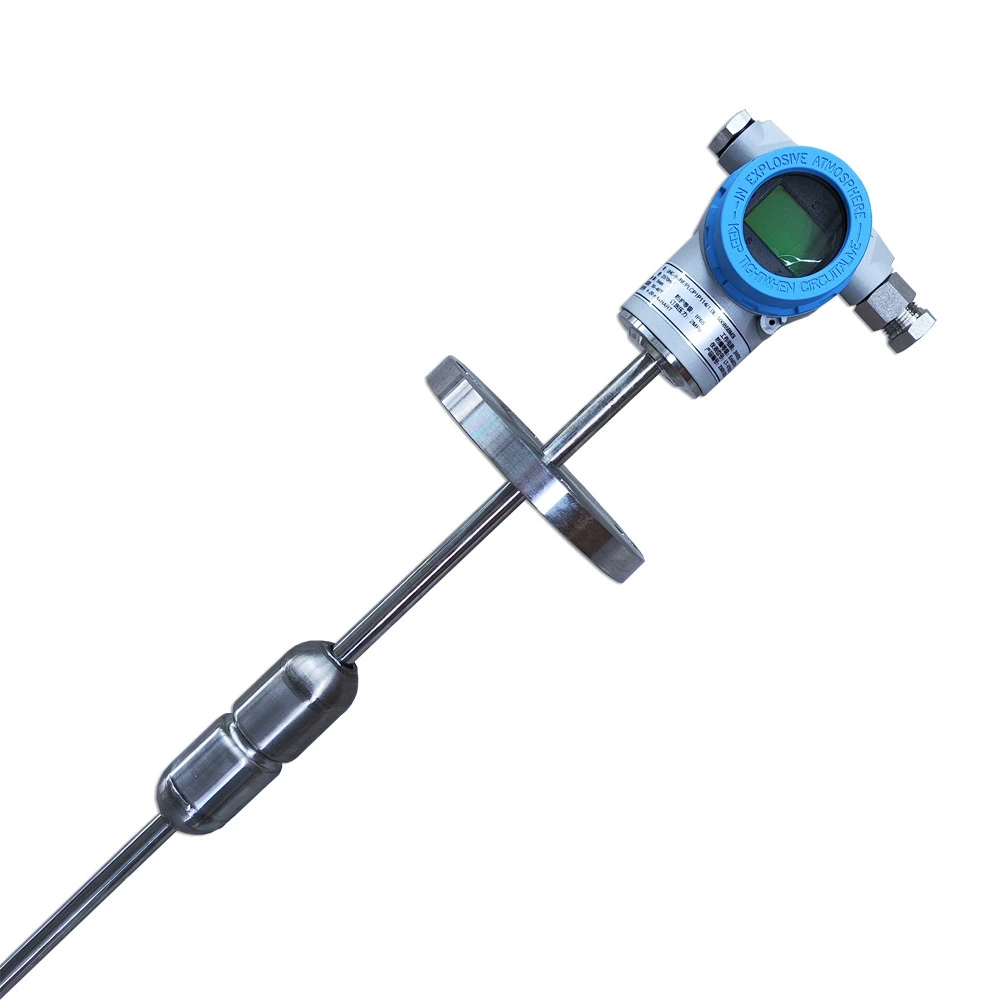

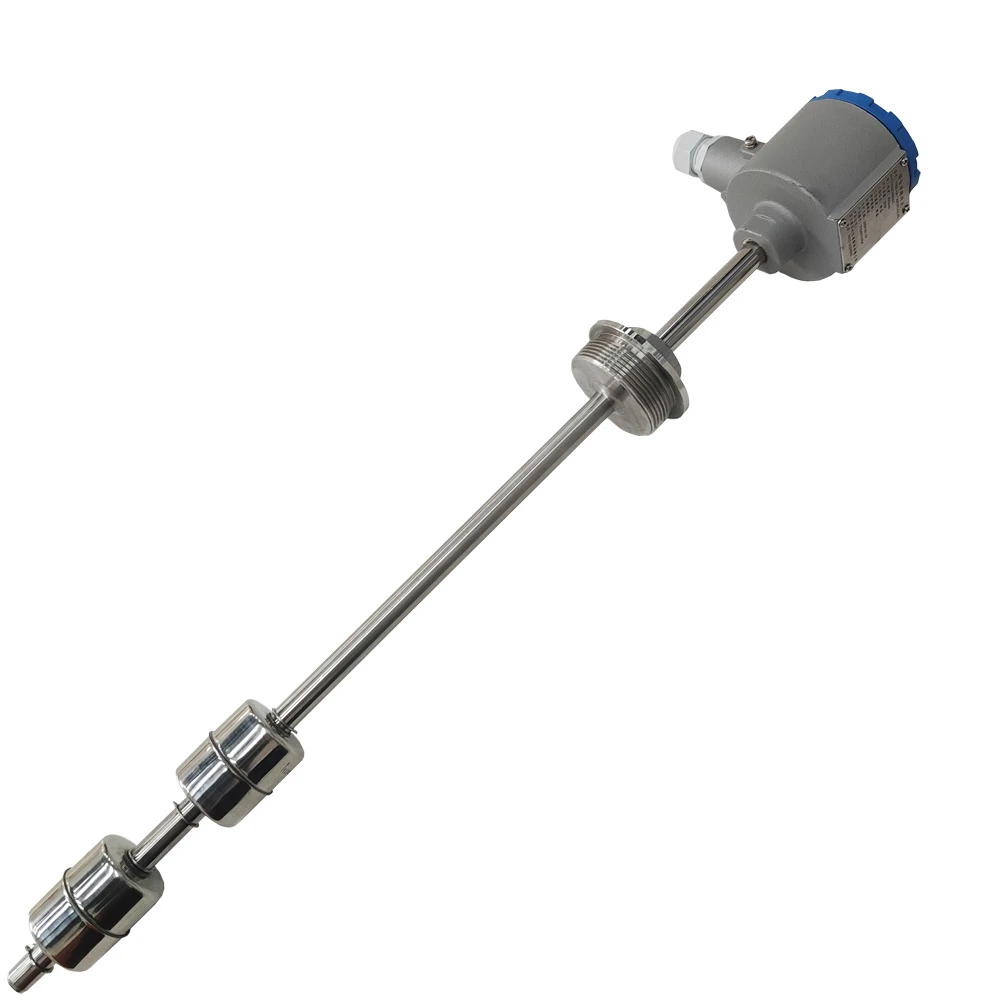

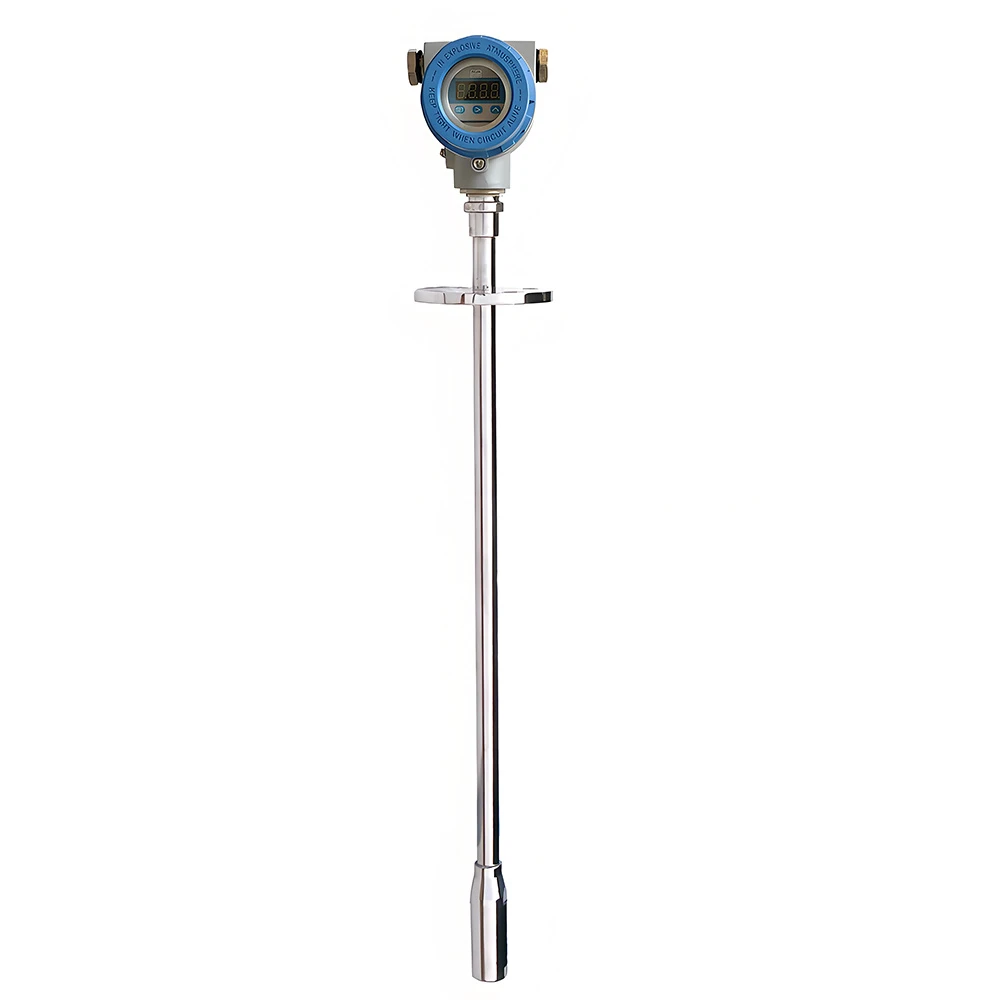

เซ็นเซอร์วัดระดับแบบแมกนีโตสตริกทีฟ (Magnetostrictive Level Sensor) เป็นอุปกรณ์วัดระดับของเหลวหรือของแข็งแบบเส้นตรง (linear position measurement) ที่ใช้หลักการเปลี่ยนแปลงสนามแม่เหล็ก โดยอาศัยคุณสมบัติของวัสดุที่เรียกว่า "วัสดุแมกนีโตสตริกทีฟ" (magnetostrictive material) ที่จะเกิดการเปลี่ยนแปลงรูปร่างเมื่อได้รับสนามแม่เหล็ก

หลักการทำงาน:

1. การสร้างพัลส์แม่เหล็ก: เซ็นเซอร์จะสร้างพัลส์แม่เหล็กความถี่สูงส่งไปตามแกนกลางของเซ็นเซอร์

2. การเหนี่ยวนำและเวลาที่ใช้: เมื่อพัลส์แม่เหล็กเดินทางผ่านลูกลอย (float) ที่มีแม่เหล็กอยู่ภายใน จะเกิดการเหนี่ยวนำ (interaction) ทำให้เกิดพัลส์ย้อนกลับ (return pulse) ขึ้นมา

3. การวัดระยะทาง: เวลาที่ใช้ในการเดินทางของพัลส์แม่เหล็กทั้งขาไปและขากลับ จะถูกนำมาคำนวณเพื่อหาตำแหน่งของลูกลอย ซึ่งก็คือระดับของของเหลวหรือของแข็งที่ต้องการวัด

ข้อดีของเซ็นเซอร์วัดระดับแบบแมกนีโตสตริกทีฟ:

ความแม่นยำสูง: สามารถวัดระดับได้อย่างแม่นยำ

ความน่าเชื่อถือ: มีความทนทานและเชื่อถือได้ในการใช้งาน

ช่วงการวัดที่หลากหลาย: สามารถวัดได้ในช่วงความยาวที่กว้าง ตั้งแต่ 25 มม. ถึง 7600 มม. หรือมากกว่านั้น

ไม่ต้องสัมผัส: ไม่มีการสัมผัสระหว่างเซ็นเซอร์กับของเหลว ทำให้ลดการสึกหรอและลดการบำรุงรักษา

ทนทานต่อสภาวะแวดล้อม: สามารถใช้งานได้ในสภาวะแวดล้อมที่รุนแรง เช่น อุณหภูมิสูง ความดันสูง หรือสารเคมี

การใช้งาน:

เซ็นเซอร์วัดระดับแบบแมกนีโตสตริกทีฟถูกนำไปใช้งานอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น:

อุตสาหกรรมปิโตรเคมี: วัดระดับน้ำมัน ก๊าซ และสารเคมีต่างๆ

อุตสาหกรรมอาหารและเครื่องดื่ม: วัดระดับของเหลวในถังเก็บ

อุตสาหกรรมพลังงาน: วัดระดับน้ำในหม้อน้ำ หรือระดับน้ำมันในถังเก็บ

ระบบบำบัดน้ำเสีย: วัดระดับน้ำในถังบำบัด

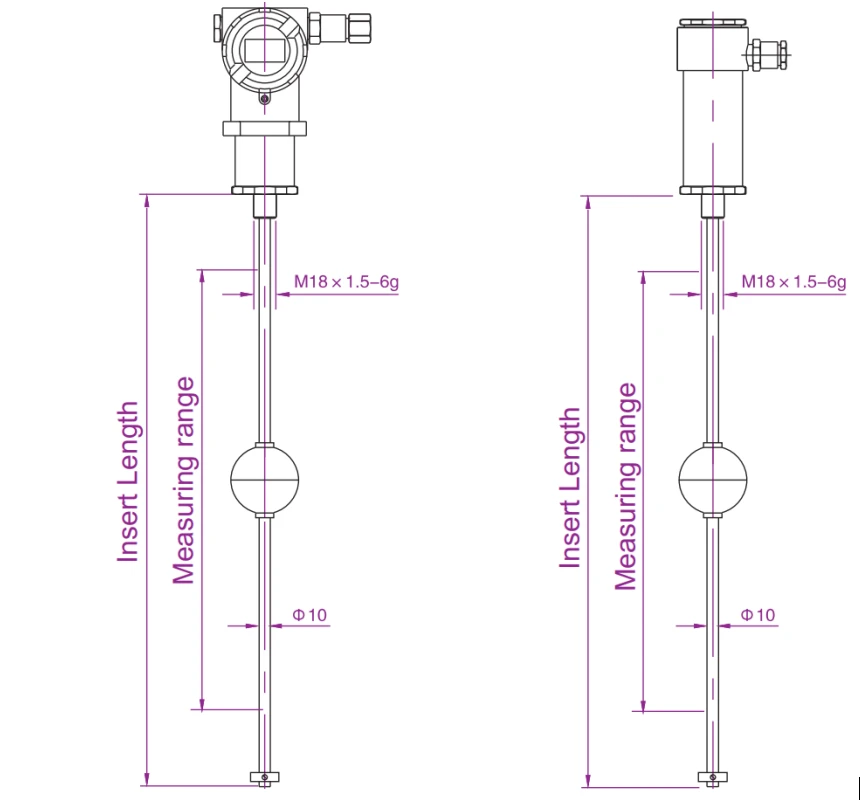

พารามิเตอร์ทางเทคนิค
