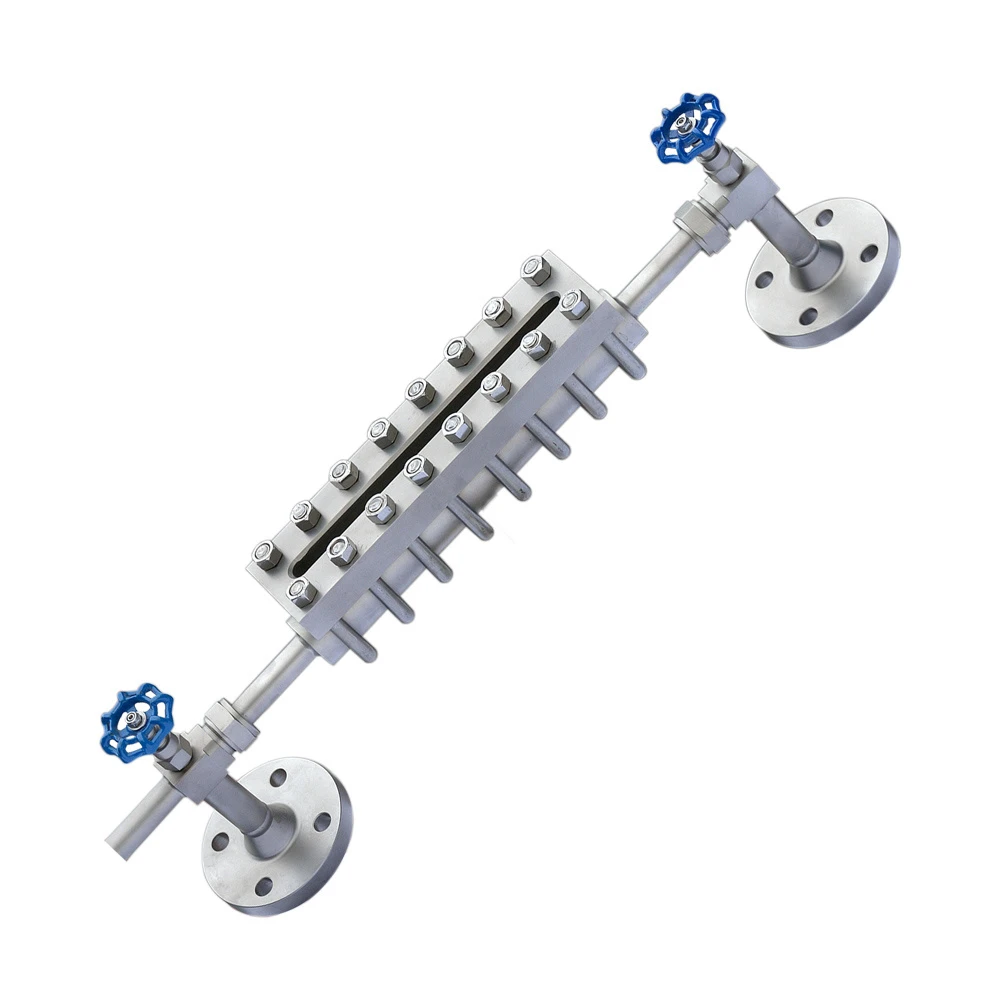

เกจวัดระดับแบบสะท้อนแสง (Reflex Level Gauge) คือ อุปกรณ์ที่ใช้สำหรับวัดระดับของเหลวภายในถังหรือภาชนะ โดยอาศัยหลักการสะท้อนแสงเพื่อให้มองเห็นระดับของเหลวได้ชัดเจน ส่วนที่อยู่ในของเหลวจะดูดกลืนแสง ทำให้ดูมืด ส่วนที่อยู่ในสถานะแก๊สหรืออากาศจะสะท้อนแสง ทำให้ดูสว่าง

หลักการทำงาน:

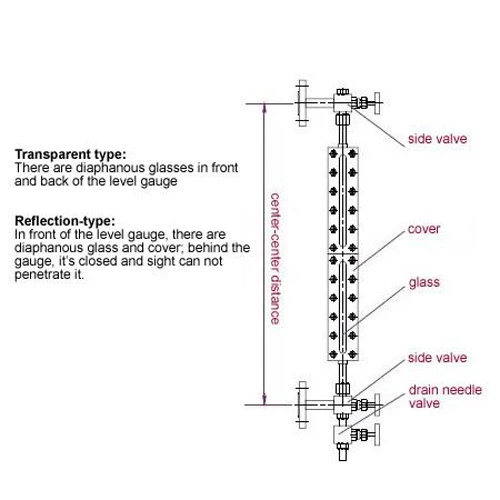

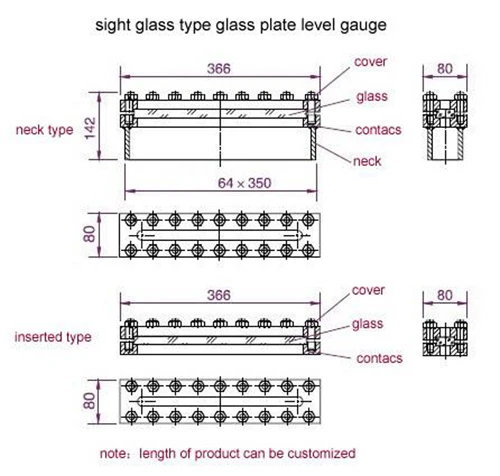

1. เกจวัดระดับแบบสะท้อนแสงประกอบด้วยช่องสำหรับบรรจุของเหลวและกระจกแบบปริซึม (Prismatic glass)
2. กระจกแบบปริซึมนี้จะถูกติดตั้งไว้ที่ด้านในของช่องบรรจุของเหลว โดยมีหน้าตัดเป็นร่องปริซึม
3. เมื่อของเหลวเข้ามาอยู่ในช่องบรรจุ แสงจะถูกหักเหและดูดกลืนโดยของเหลว ทำให้ส่วนที่เป็นของเหลวดูกลืนหายไป
4. ในขณะที่ส่วนที่เป็นแก๊สหรืออากาศจะสะท้อนแสง ทำให้ดูสว่าง
5. การอ่านค่าระดับของเหลวทำได้โดยการสังเกตส่วนที่มืดและส่วนที่สว่างบนกระจก

ข้อดี:

1. อ่านค่าได้ง่ายและชัดเจนในทุกสภาวะแสง
2. ทนทานและบำรุงรักษาง่าย
3. เหมาะสำหรับของเหลวที่มีอุณหภูมิและความดันสูง
4. มีราคาถูก

ข้อจำกัด:

1. อาจไม่เหมาะสำหรับของเหลวที่โปร่งใสหรือมีฟอง
2. อาจไม่เหมาะสำหรับของเหลวที่มีความหนืดสูงหรือในสภาวะที่มีความดันสูงมาก
3. ไม่เหมาะสำหรับการวัดระดับของเหลวที่ต้องการทราบสีของของเหลว
4. ไม่เหมาะสำหรับการวัดระดับของเหลวที่มีการแยกชั้นของของเหลวสองชนิด

การใช้งาน:

เกจวัดระดับแบบสะท้อนแสงถูกนำไปใช้งานในอุตสาหกรรมหลากหลายประเภท เช่น อุตสาหกรรมน้ำมันและก๊าซ เคมีภัณฑ์ และโรงไฟฟ้า
