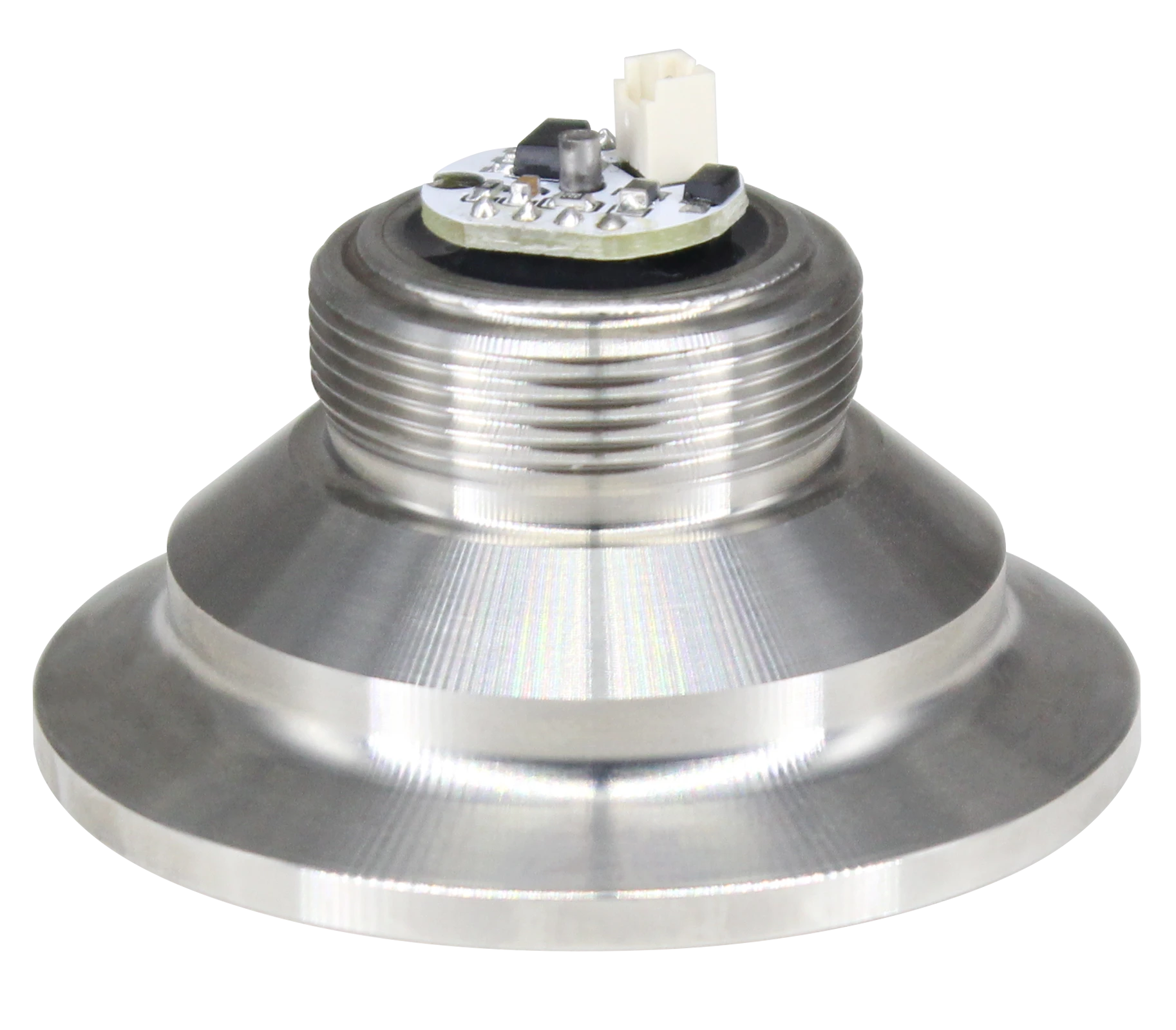

Clamp Type Pressure Sensor / Pressure Transducer (อุปกรณ์วัดแรงดันแบบหนีบจับ) คือ เซ็นเซอร์วัดแรงดันที่ออกแบบมาเพื่อ วัดแรงดันของไหล (ของเหลวหรือก๊าซ) โดยไม่มีการเจาะหรือเชื่อมเข้ากับระบบ แต่จะใช้หลักการ "หนีบ" หรือ "จับยึด" เข้ากับท่อหรืออุปกรณ์ที่มีของไหล ทำให้สามารถวัดแรงดันได้จากภายนอก โดยแปลงแรงดันที่วัดได้ให้เป็นสัญญาณทางไฟฟ้า เพื่อนำไปแสดงผลหรือควบคุมในระบบต่างๆ

คุณสมบัติผลิตภัณฑ์

มีรูปแบบของแรงดันพื้นผิว แรงดันสัมบูรณ์ และแรงดันปิดผนึก

โครงสร้างแยกเหมาะสำหรับสื่อของเหลวต่างๆ

ขนาดสากล 50.5 มม.

ผลิตจากวัสดุสแตนเลส 316L แท้

เอาต์พุตมาตรฐาน (4~20) mA ที่มีความแม่นยำสูง

แหล่งจ่ายไฟ: 8 - 30VDC

ชดเชยช่วงอุณหภูมิกว้าง -20~80°C

ภาพรวมผลิตภัณฑ์

เซ็นเซอร์วัดแรงดันดิจิทัลรูปทรงกรง XT-195 เป็นชิ้นส่วนไวต่อแรงดันแบบโอริงบรรจุน้ำมัน แยกด้วยไดอะแฟรมลูกฟูกสแตนเลส 316 ชิปนี้เลือกใช้ชิปแรงดันซิลิคอนความแม่นยำสูงและมีเสถียรภาพสูงระดับสากล ประยุกต์ใช้กระบวนการผลิตแบบใหม่และอุปกรณ์ตรวจสอบการผลิตที่มีความแม่นยำสูง ทำให้ผลิตภัณฑ์มีเสถียรภาพที่ดีเยี่ยม เซ็นเซอร์นี้ใช้วงจรรวมเฉพาะที่บริษัทพัฒนาขึ้นสำหรับการชดเชยอุณหภูมิและการแก้ไขแบบไม่เชิงเส้น ส่งสัญญาณมาตรฐาน (4~20 mADC) โดยตรง ด้วยเอาต์พุตดิจิทัล การใช้พลังงานต่ำ และการเชื่อมต่อที่สะดวกกับอุปกรณ์ต่างๆ ทำให้ประกอบง่ายและใช้งานได้อย่างมีประสิทธิภาพ ผลิตภัณฑ์นี้สามารถใช้งานได้หลากหลายกับการตรวจจับแรงดัน

วัสดุโครงสร้าง

วัสดุไดอะแฟรม: 316L

วัสดุเปลือก: 316L

วัสดุท่อนำแรงดัน: 316L

แหวนซีล: ไวตัน

น้ำหนักสุทธิ: ประมาณ 160 กรัม

เงื่อนไขพื้นฐาน

1. อุณหภูมิโดยรอบ: (25±1) °C

2. การสั่นสะเทือน: สูงสุด 0.1g (1m/s2)

3. ความชื้น: (50%±10%) RH

4. ความดันโดยรอบ: (86-106) kPa

สภาพแวดล้อม

การสั่นสะเทือน: ไม่มีการเปลี่ยนแปลงภายใต้เงื่อนไข 10gRMS, 20Hz~2000Hz

แรงกระแทก: 100 กรัม, 11 มิลลิวินาที

ความเข้ากันได้ของสื่อ: เข้ากันได้กับของเหลวหรือก๊าซของวัสดุโครงสร้างและยางฟลูออโร

Wiring Definition
