หลักการทำงาน

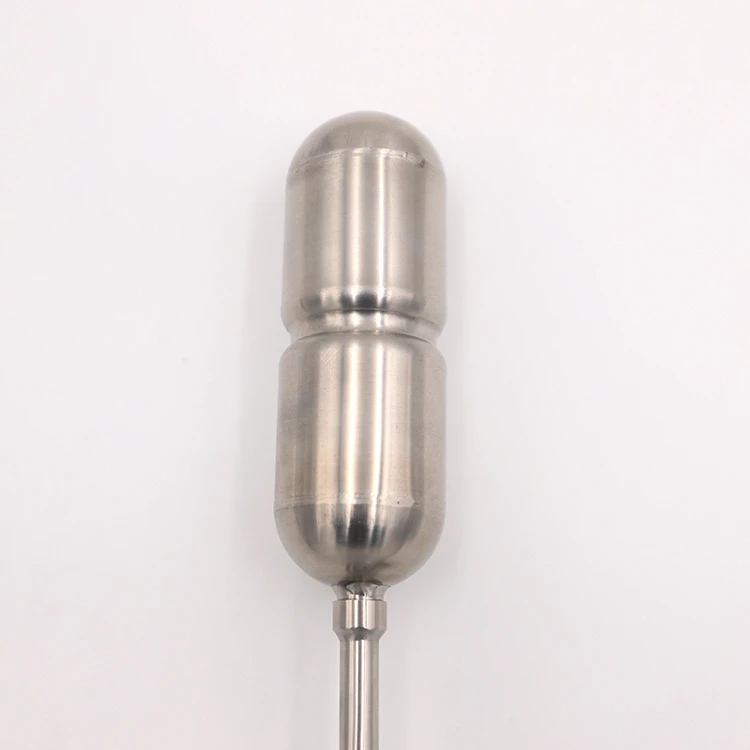

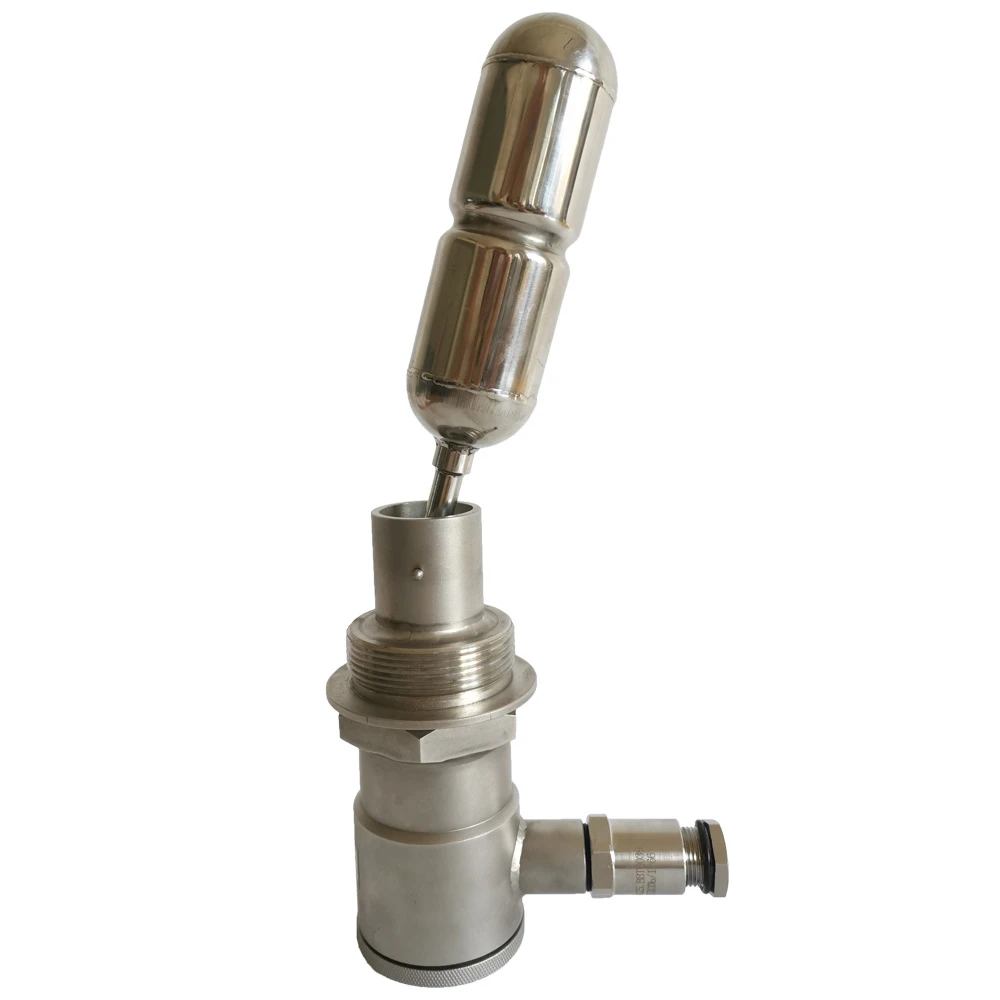

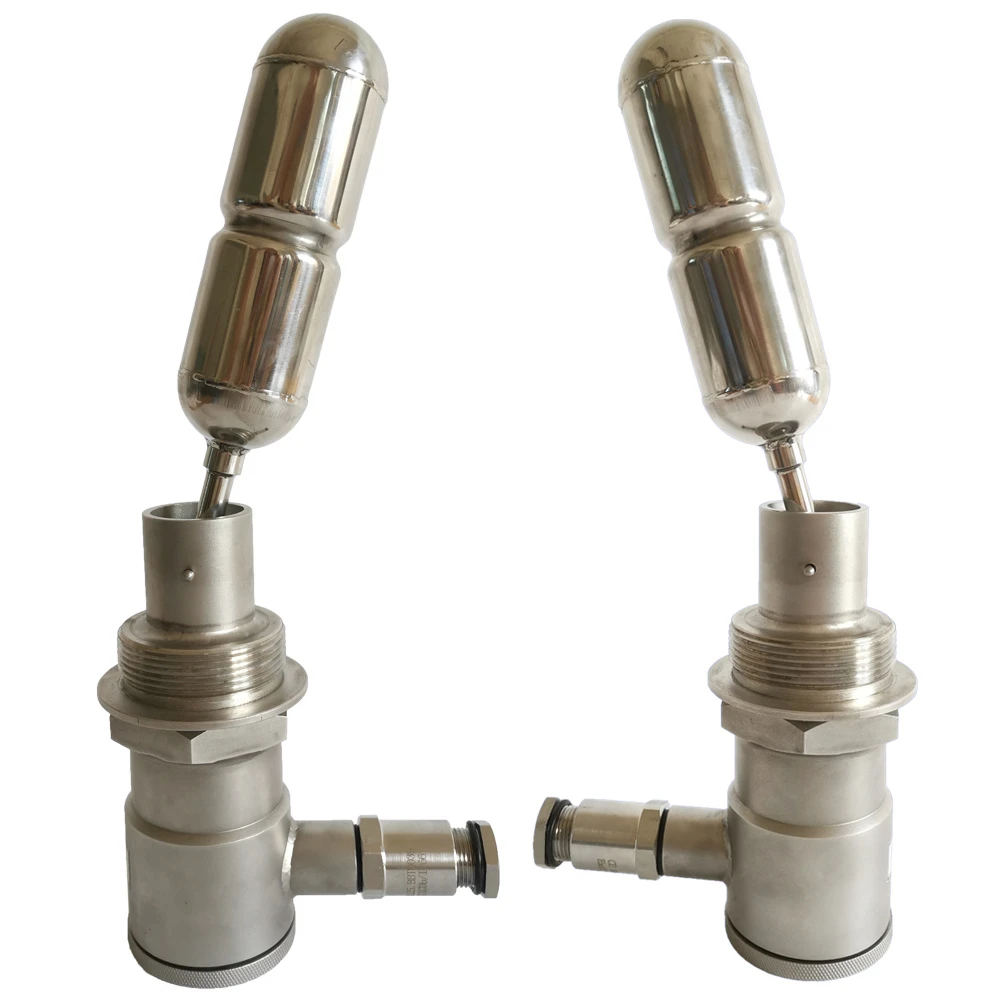

สวิตช์ระดับของเหลวแบบลอยแม่เหล็กติดด้านข้าง UQK และสวิตช์ระดับแบบทุ่น ประกอบด้วยลิ้นและลูกบอลลอยแม่เหล็ก ซึ่งใช้หลักการลอยตัวที่ใช้ลูกบอลลอยแม่เหล็กเพื่อให้ลิ้นที่เกี่ยวข้องปิดหรือเปิดตามการเปลี่ยนแปลงความสูงของระดับของเหลว จึงสามารถควบคุมและวัดระดับของเหลวได้ สวิตช์ระดับแบบลูกบอลลอยชนิด UQK ประกอบด้วยสองส่วน คือ กลุ่มลูกบอลลอยและกลุ่มสัมผัส ซึ่งแยกออกจากกัน ลูกบอลลอยจะตรวจจับการเปลี่ยนแปลงของระดับของเหลว และส่งสัญญาณแจ้งเตือนและควบคุมระดับของเหลวผ่านแกนแม่เหล็ก

เมื่อระดับของเหลวที่วัดได้เพิ่มขึ้นหรือลดลง ลูกบอลลอยจะขึ้นและลง ทำให้เหล็กแม่เหล็กที่ปลายสุดแกว่งขึ้นและลง และเหล็กแม่เหล็กที่ติดตั้งอยู่ในขั้วแม่เหล็กเดียวกันในเปลือกจะแกว่งขึ้นและลงด้วยแรงแม่เหล็ก กระตุ้นให้สวิตช์สัมผัสทำงาน ทำให้เชื่อมต่อหรือตัดการเชื่อมต่อ จากนั้นจึงส่งสัญญาณแสงหรือเสียงไปยังอุปกรณ์ส่งสัญญาณในวงจร หรือเริ่มต้นปั๊มไฟฟ้า ของเหลวหรือการปล่อย

เมื่อลูกบอลลอยขึ้นและลงตามระดับของเหลว จะใช้เฉพาะเมื่อลูกบอลอยู่ในตำแหน่งขึ้นและลงสูงสุดของช่วงการทำงาน สวิตช์สัมผัสจะเปลี่ยนจากสถานะปกติปิดเป็นสถานะปกติเปิด จากนั้นจะส่งสัญญาณออกไป และในระหว่างการขึ้นและลงจะไม่มีสัญญาณเกิดขึ้น

ชิ้นส่วนลอยของสวิตช์แยกออกจากกัน จึงหลีกเลี่ยงปัญหาการรั่วไหลของเครื่องมือวัดระดับของเหลวทั่วไป

การติดตั้งและการใช้งาน

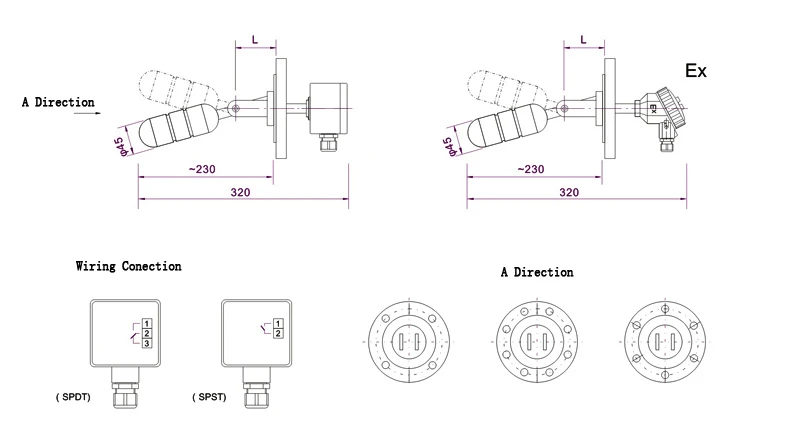

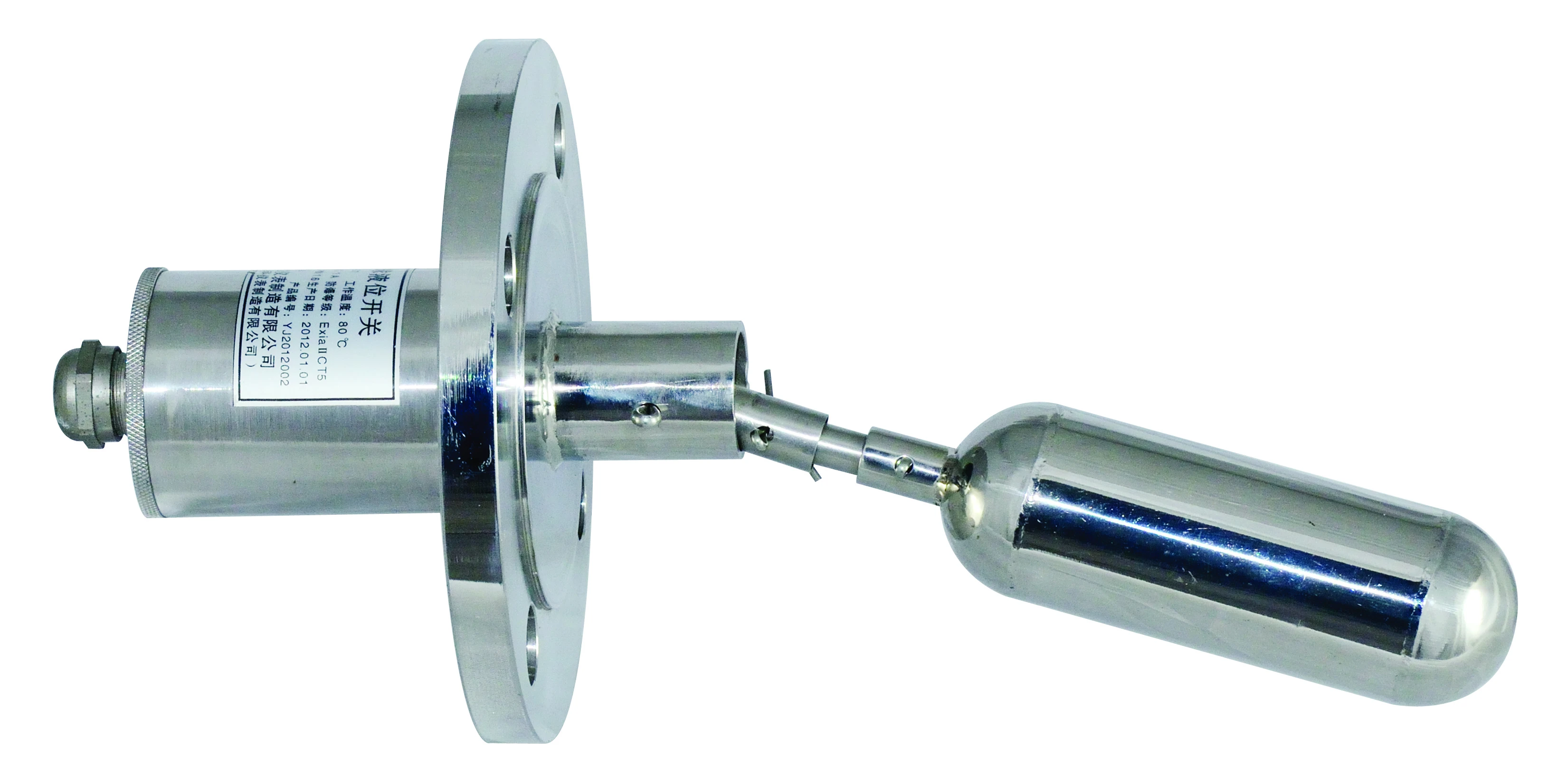

1. สวิตช์ระดับลูกลอย UQK ใช้หน้าแปลนมาตรฐานและเชื่อมต่อกับสวิตช์

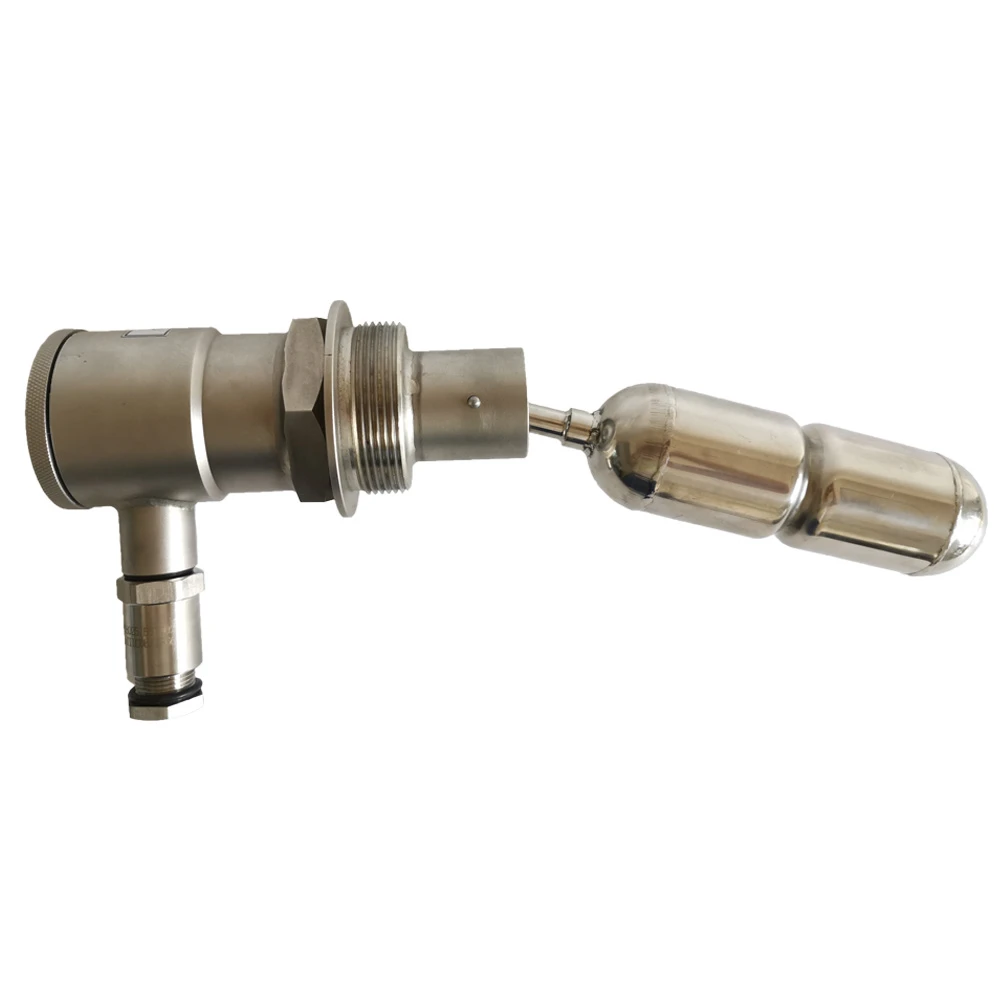

2. สวิตช์ระดับลูกลอย UQK-01 และ UQK-02 ติดตั้งในแนวนอน และสวิตช์ระดับลูกลอย UQK-03 ติดตั้งในแนวตั้ง

3. เมื่อติดตั้งสวิตช์ระดับลูกลอย UQK-03 เนื่องจากเส้นผ่านศูนย์กลางของลูกลอยมีขนาดใหญ่กว่าเส้นผ่านศูนย์กลางรูหน้าแปลน ควรถอดฝาครอบถังออกได้

4. การปรับช่วงการทำงานของสวิตช์ระดับลูกลอย UQK-02 เป็นการปรับแบบขั้นบันได โดยมีช่วงการทำงานสูงสุด 550 มม.

วิธีการปรับช่วงการทำงาน: เมื่อใช้งาน สามารถทำได้โดยการปรับตำแหน่งสัมพัทธ์ของสกรูสองตัวบนและล่างบนก้านพัดลม (เปลี่ยนมุมการแกว่งของลูกลอย) หรือถอดสลักเปิดออกเพื่อเปลี่ยนก้านสูบที่มีความยาวต่างกัน (เปลี่ยนรัศมีการแกว่งของลูกลอย)

5. การตั้งค่าช่วงการทำงานของสวิตช์ระดับแบบลูกบอลลอย UQK-03 เป็นแบบปรับค่าได้หลายระดับ และช่วงการทำงานสูงสุดคือ 1,000 มม.

วิธีการปรับช่วงการทำงานทำได้โดยการเปลี่ยนตำแหน่งสัมพัทธ์ของสกรูกำหนดตำแหน่งบนแกนนำลูกบอลลอยและบล็อกสมดุลบนคันโยก

6. สวิตช์มีโครงสร้างไม่กันน้ำ ไม่เหมาะสำหรับการใช้งานกลางแจ้ง

7. เมื่อติดตั้งสวิตช์แล้ว ควรต่อสายดินที่เปลือกโลหะให้แน่นหนา (โดยปกติจะเชื่อมต่อกับหน้าแปลน) เพื่อความปลอดภัยของไฟฟ้า

8. สื่อควบคุมไม่ควรมีสิ่งเจือปนแม่เหล็ก และความถี่ของความผันผวนของระดับของเหลวไม่ควรสูงเกินไป

9. ควรตรวจสอบเครื่องมือที่ใช้งานเป็นประจำ
