Vibrating Level Switch หรือ สวิตช์วัดระดับแบบสั่น เป็นอุปกรณ์ที่ใช้ในการตรวจจับระดับของของเหลวหรือของแข็งในถังหรือภาชนะ โดยอาศัยหลักการสั่นสะเทือนของก้านวัดหรือส้อมวัด เมื่อระดับของวัสดุสัมผัสกับก้านวัดหรือส้อมวัด การสั่นสะเทือนจะถูกหน่วงหรือหยุดลง ทำให้เกิดการเปลี่ยนแปลงของความถี่หรือแอมพลิจูด ซึ่งวงจรอิเล็กทรอนิกส์ภายในจะตรวจจับและแปลงเป็นการส่งสัญญาณออก

หลักการทำงาน:

การสั่นสะเทือน: ก้านวัดหรือส้อมวัดจะถูกทำให้สั่นด้วยความถี่ที่กำหนดไว้

การหน่วง: เมื่อระดับของวัสดุเพิ่มขึ้นและสัมผัสกับก้านวัดหรือส้อมวัด การสั่นสะเทือนจะถูกหน่วงหรือหยุดลง

การตรวจจับ: วงจรอิเล็กทรอนิกส์ภายในจะตรวจจับการเปลี่ยนแปลงของความถี่หรือแอมพลิจูดของการสั่นสะเทือน

การส่งสัญญาณ: การเปลี่ยนแปลงที่ตรวจจับได้จะถูกแปลงเป็นสัญญาณ เช่น สัญญาณสวิตช์ (relay) เพื่อแจ้งเตือนหรือควบคุมการทำงานของอุปกรณ์อื่น ๆ

ประเภทของ Vibrating Level Switch:

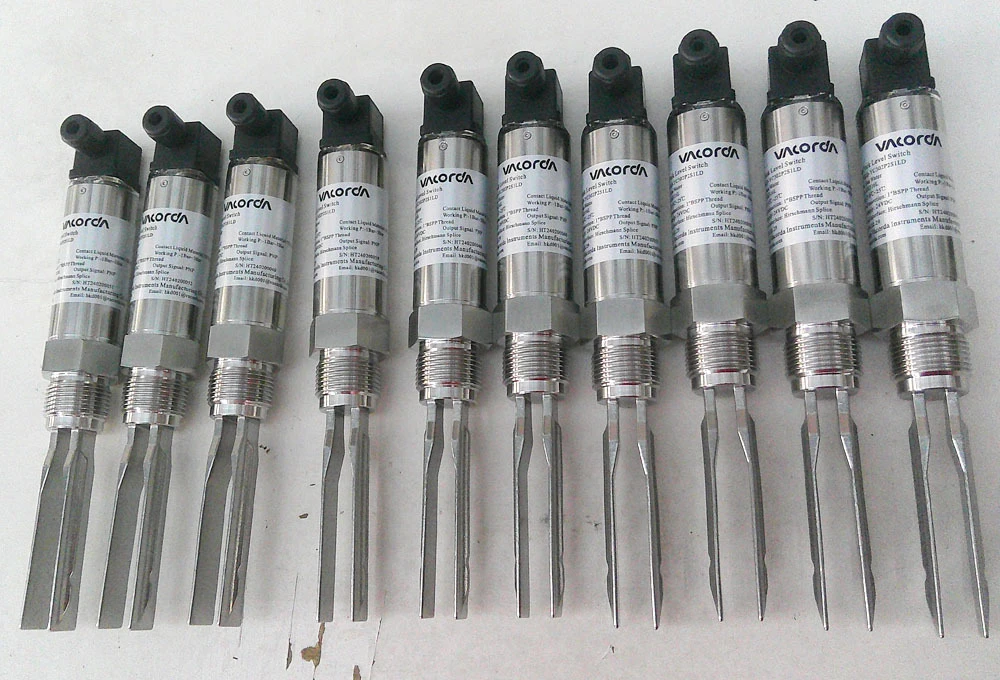

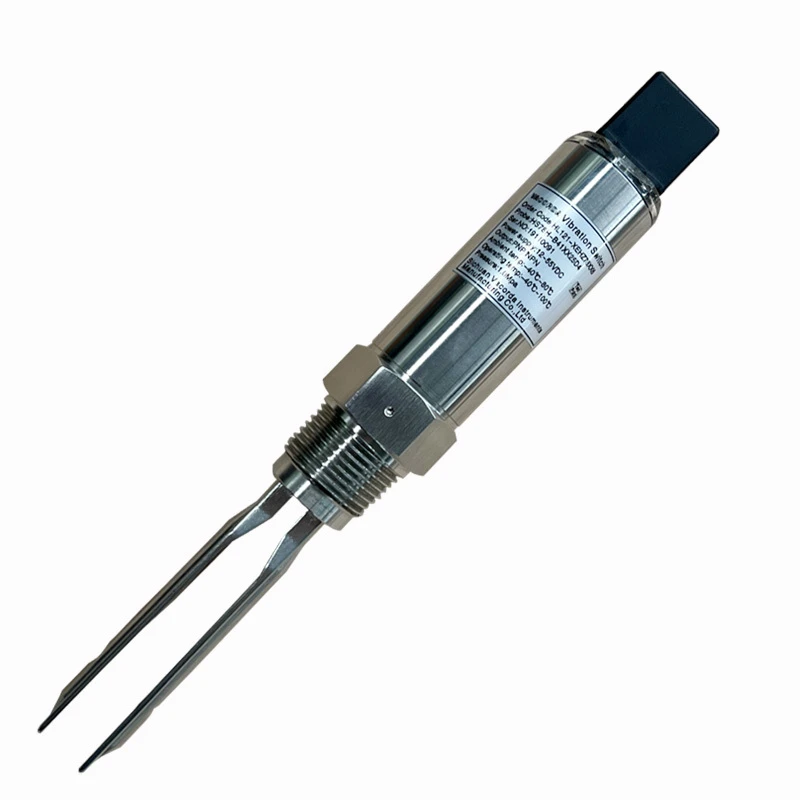

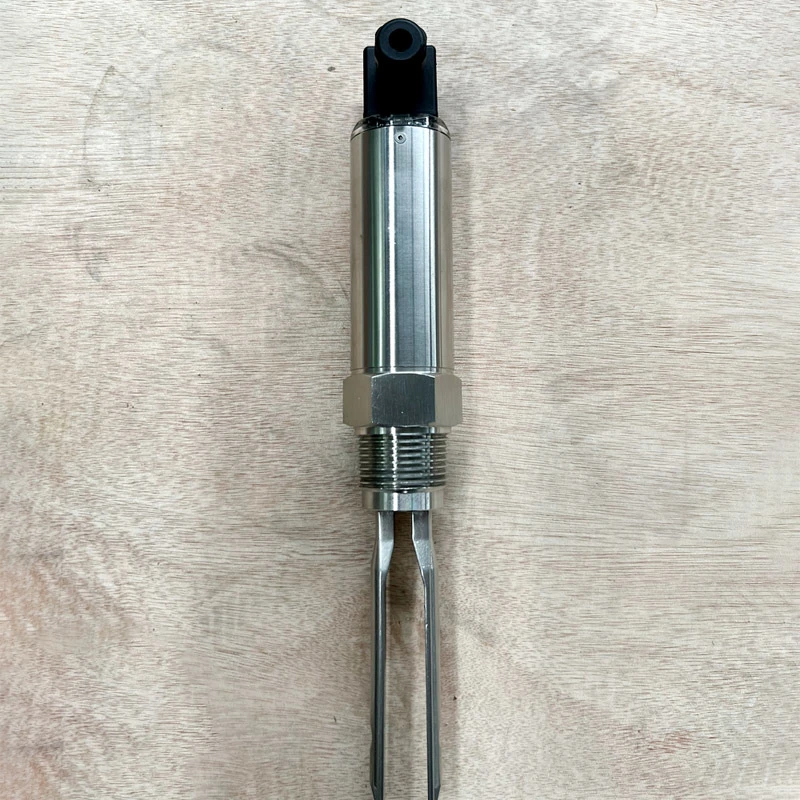

Vibrating Tuning Fork Level Switch: ใช้ส้อมสั่นสะเทือนที่ทำจากวัสดุเช่น สเตนเลส หรือ PP

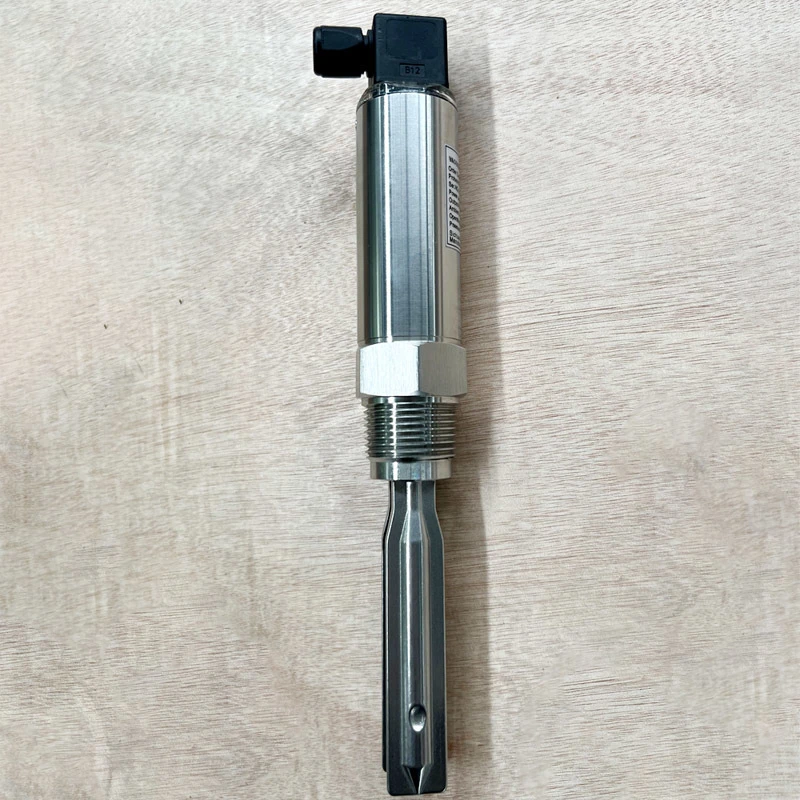

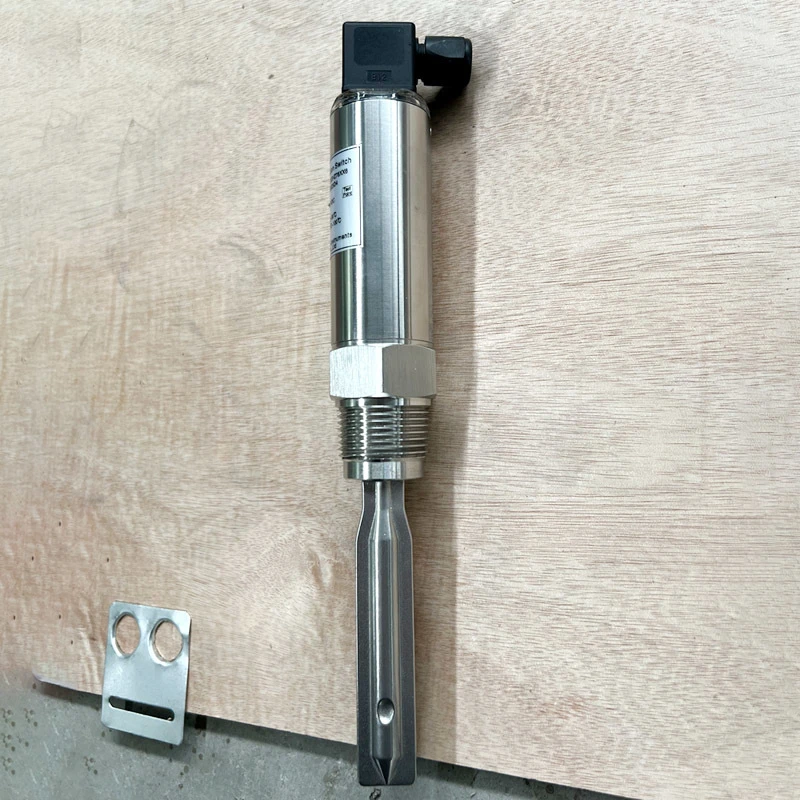

Vibrating Rod Level Switch: ใช้ก้านวัดที่ทำจากวัสดุเช่น สเตนเลส

Vibrating Blade Level Switch: ใช้ใบมีดสั่นสะเทือน

การนำไปใช้งาน:

ใช้ควบคุมระดับของเหลวในถัง

ใช้ควบคุมระดับของแข็ง เช่น ผง แป้ง เมล็ดพืช หรือเม็ดพลาสติก

ใช้ในอุตสาหกรรมต่างๆ เช่น อาหารและเครื่องดื่ม, เคมี, ปิโตรเคมี, เภสัชกรรม

สามารถใช้ได้ทั้งของเหลวและของแข็ง

ข้อดี:

มีความแม่นยำในการตรวจจับระดับ

สามารถใช้งานได้กับวัสดุหลากหลายประเภท

โครงสร้างเรียบง่าย ทนทาน

บำรุงรักษาง่าย

สามารถใช้งานได้ทั้งในสภาวะที่มีแรงดันและอุณหภูมิสูง

ข้อควรพิจารณา:

ความหนาแน่นของวัสดุที่ใช้ในการวัด

ความละเอียดของระดับที่ต้องการตรวจจับ

อุณหภูมิและความดันของกระบวนการ
