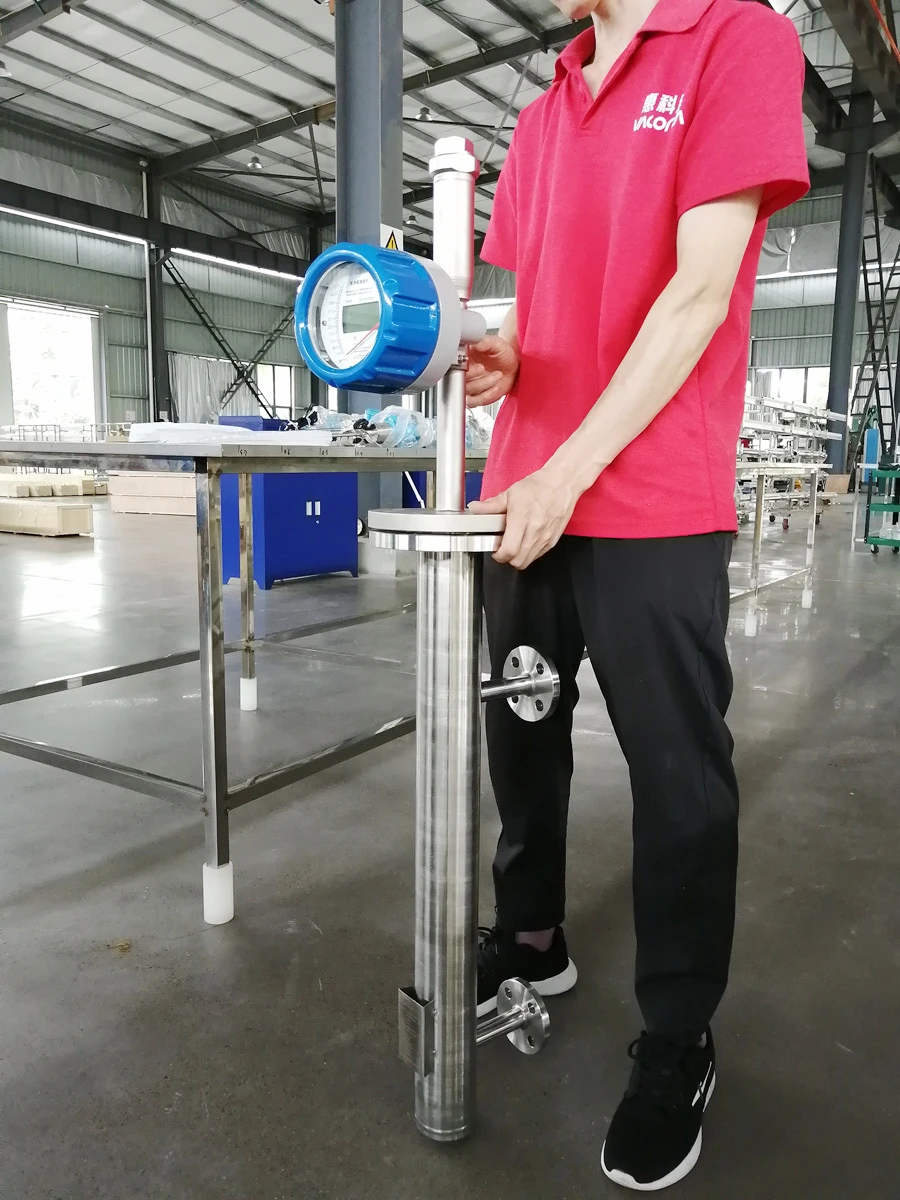

เครื่องส่งสัญญาณระดับแบบดิสเพลเซอร์ไฟฟ้า Vacorda เป็นเครื่องส่งสัญญาณระดับแบบดิสเพลเซอร์ที่ใช้พลังงานแบบลูป สำหรับการวัดและ/หรือตรวจจับระดับของเหลวหรือส่วนต่อประสานระหว่างของเหลวและของเหลวภายใต้สภาวะการทำงานที่รุนแรง สามารถรับมือกับสารกัดกร่อน อุณหภูมิสูง (สูงสุด +400°C / +752°F) และแรงดันสูง (สูงสุด 400 barg / 5801 psig)

เครื่องส่งสัญญาณระดับแบบดิสเพลเซอร์ไฟฟ้าสามารถใช้เป็นตัวบ่งชี้ระดับได้โดยไม่ต้องใช้แหล่งจ่ายไฟเสริม ตัวเครื่องมีโมดูลสวิตช์ในตัว จึงสามารถใช้เป็นสวิตช์ระดับได้ เมื่อใช้โมดูลเครื่องส่งสัญญาณ ตัวเครื่องจะทำหน้าที่เป็นเครื่องส่งสัญญาณระดับ สามารถใช้งานร่วมกันได้กับโหมดการทำงานทั้งสามโหมด สามารถติดตั้งอุปกรณ์เพิ่มเติมเพื่อรับฟังก์ชันเสริมได้โดยไม่รบกวนกระบวนการทำงาน เครื่องส่งสัญญาณระดับแบบดิสเพลเซอร์ไฟฟ้า Vacorda ยังสามารถติดตั้งในห้องบายพาสได้ เช่น สำหรับการใช้งานกับเครื่องกวน

หลักการทำงาน

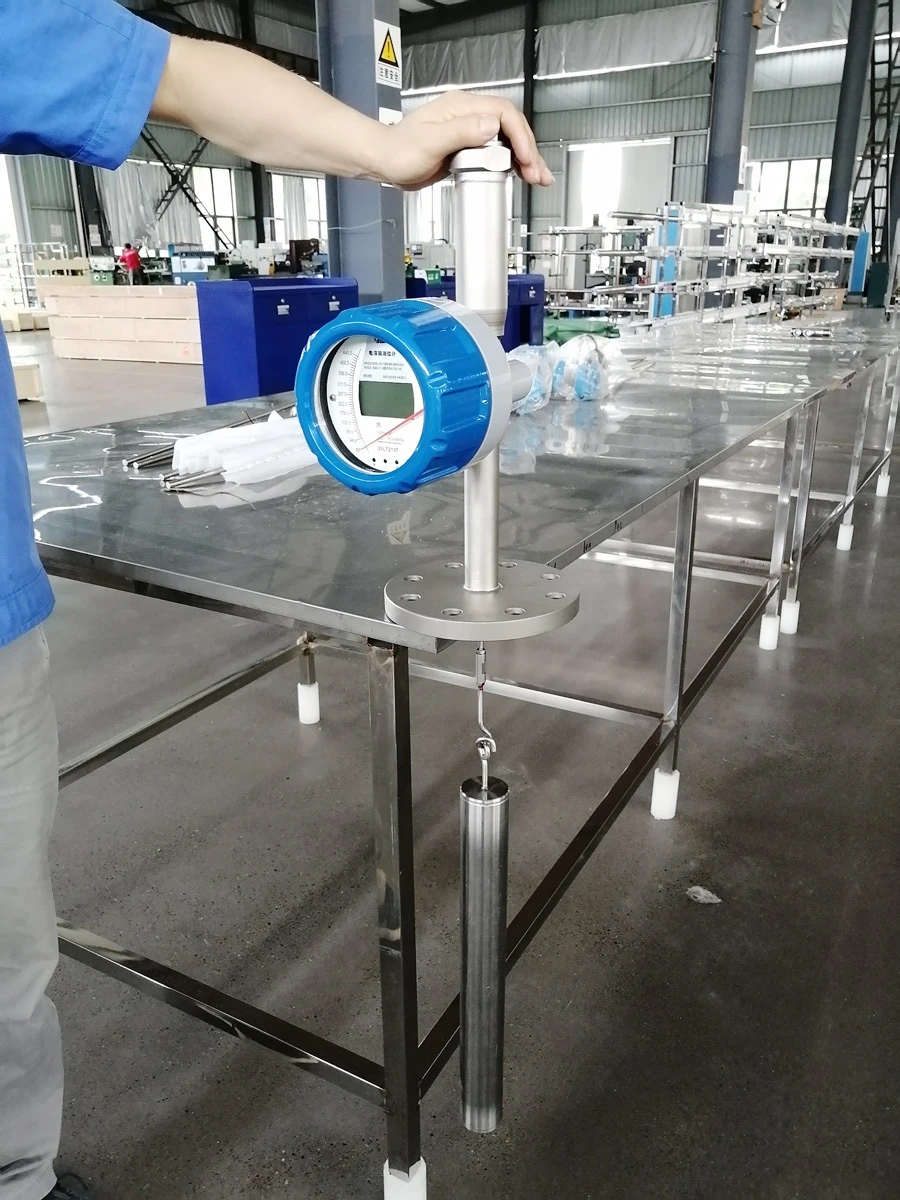

มาตรวัดระดับแบบดิสเพลเซอร์ไฟฟ้ารุ่น HKD2000 ได้รับการออกแบบและผลิตขึ้นโดยใช้หลักการลอยตัวและกฎของฮุก ความยาวของดิสเพลเซอร์เท่ากับช่วงการวัด ดิสเพลเซอร์จะถูกแขวนไว้บนสปริงวัดของมาตรวัดระดับ เมื่อกระบอกตวงจุ่มลงในของเหลวที่จะวัด กระบอกตวงจะอยู่ภายใต้แรงดึงของสปริง แรงลอยตัว และแรงโน้มถ่วง การเปลี่ยนแปลงของระดับจะบ่งชี้ถึงการเปลี่ยนแปลงของระดับของเหลว การเปลี่ยนแปลงของการเคลื่อนที่จะแสดงโดยตัวบ่งชี้ที่ติดตั้งอยู่ด้านนอกของตัวเครื่องด้วยวิธีการเชื่อมต่อด้วยแม่เหล็ก

เครื่องวัดระดับดิสเพลเซอร์ไฟฟ้ารุ่น HKD2000 ใช้โครงสร้างโลหะทั้งหมด ตัวบ่งชี้จะแยกออกจากตัวกลางที่วัดอย่างสมบูรณ์ ซึ่งสามารถแสดงผลได้ทันที และยังสามารถส่งสัญญาณแบบสองสาย 4-20mADC สัญญาณสวิตช์เอาต์พุต และโปรโตคอล HART

คุณสมบัติ

1. โครงสร้างเรียบง่าย มีเสถียรภาพและเชื่อถือได้ ภาระการบำรุงรักษาต่ำ

2. ตัวแสดงระดับของเหลวแยกออกจากตัวกลางที่วัดอย่างสมบูรณ์ ซึ่งมีความปลอดภัยและเชื่อถือได้

3. แรงดันใช้งานตั้งแต่ -0.1 ~ 42MPa

4. อุณหภูมิการทำงานตั้งแต่ -60 ~ + 400tl

5, การแก้ไขความหนาแน่นปานกลาง, การชดเชยอุณหภูมิ

6. เหมาะสำหรับการวัดความหนืดสูง: <500MPa.s

7, ตัวเลือกตัวบ่งชี้หลายตัว M2, M3

8. สัญญาณเอาต์พุตหลายตัว: 4-20mA, สัญญาณสวิตช์, โปรโตคอล HART

ขอบเขตการใช้งาน

มาตรวัดระดับลูกลอยไฟฟ้า HKD2000 ใช้กันอย่างแพร่หลายในการวัดระดับของเหลว อินเทอร์เฟซ และระดับของเหลว รวมถึงการควบคุมกระบวนการในอุตสาหกรรมปิโตรเลียม เคมี โลหะวิทยา พลังงาน อาหาร ยา กระดาษ และอุตสาหกรรมอื่นๆ

ฟังก์ชันตัวบ่งชี้

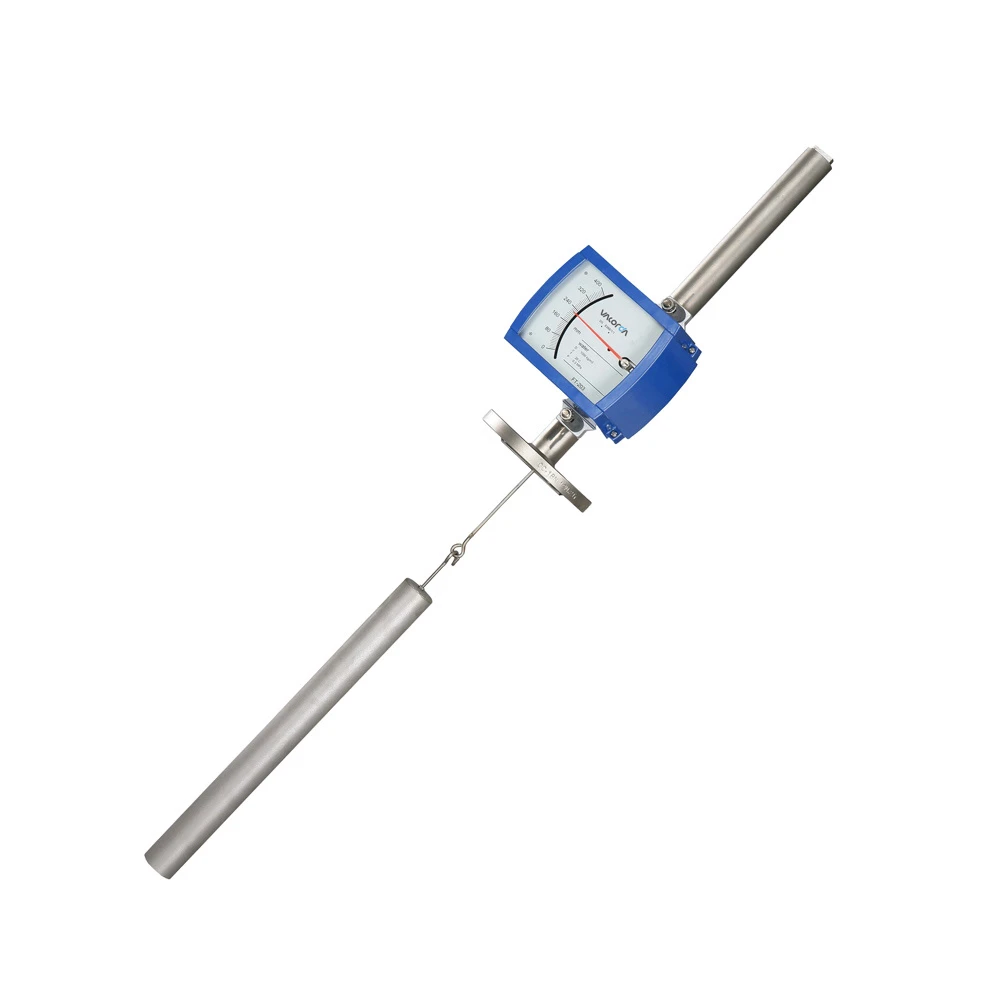

ตัวบ่งชี้ M2 เป็นตัวบ่งชี้รูปสี่เหลี่ยม เมื่อการเคลื่อนที่ขึ้นและลงของทุ่นถูกแปลงโดยตรงเป็นค่าระดับของเหลวผ่านการเชื่อมต่อแม่เหล็ก จะแสดงด้วยเข็มชี้และหน้าปัด

ตัวบ่งชี้ป้องกันการระเบิด

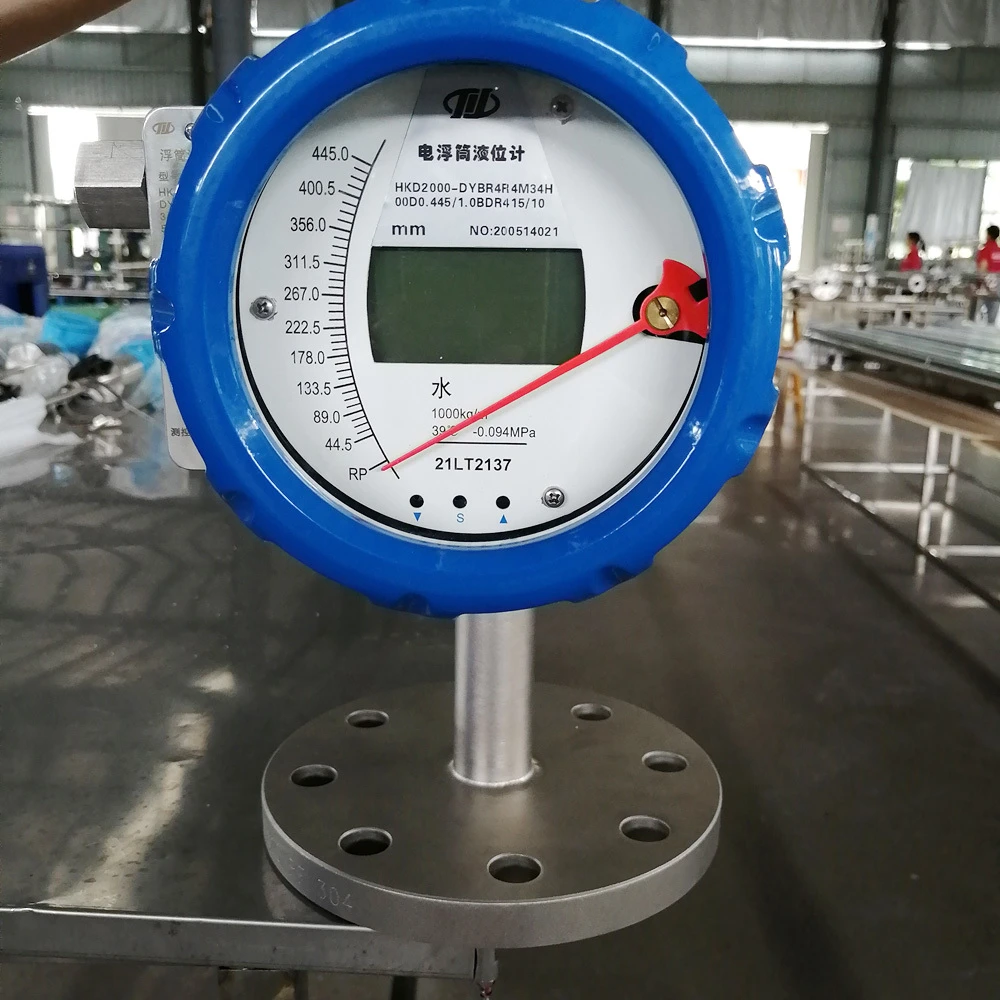

ตัวบ่งชี้ M3 เป็นตัวบ่งชี้ต้นแบบ เมื่อการเคลื่อนที่ขึ้นและลงของทุ่นถูกแปลงโดยตรงเป็นค่าระดับของเหลวผ่านการเชื่อมต่อแม่เหล็ก จะแสดงด้วยเข็มชี้และหน้าปัด

ตัวบ่งชี้ M3 เหมาะสำหรับสถานที่ป้องกันการระเบิด เกรดป้องกันการระเบิดคือ ExdⅡCT6Gb

ตัวบ่งชี้ M3 เหมาะสำหรับสถานที่ปลอดภัยภายใน เกรดป้องกันการระเบิดคือ ExiallCT6Ga

Technical Parameters

Measuring Range:                                               300-6000 mm (or according to user requirements)

Measurement Accuracy:                                      1.5, 2.0

Buoy Material:                                                     304, 316L, HC, Ti, etc.(Other special materials are negotiated for supply)

Medium Density:                                                 ≥0.45g / cm3

Interface Measurement:                                      The difference between the density of the two media is ≥0.1 g / cm3

Medium Temperature:                                        ≤80 ℃, ≤150 ℃, ≤250 ℃, ≤400 ℃

Medium Pressure:                                                standard type ≤4.0 MPa, pressure type ≤42MPa

Pressure Level:                                                      standard type: DN40-DN50 / PN4.0Mpa;DN80-DN100 / PN1.6MPa

High Pressure Type:                                              DN40-DN50 / PN10.0MPa

Special Type:                                                         according to user requirements

Flange Standards:                                                 HG20592, DIN2501, ANSI, SH, GB (or according to user requirements>

Process Connection:                                             flange DN50, G1.5 ”thread or according to user requirements

Output Signal:                                                       4 ~ 20mADC (two-wire system)

Load Resistance:                                                    500Ω (when 24VDC power supply)

Communication Output:                                        HART, Modbus (RS485)

Alarm Output:                                                        upper and lower limit switch output

Contact Capacity:                                                   up to 400VAC 0.05A, 24VDC 0.2A

Working Power:                                                     15-35VDC, 220VAC

Lithium Battery                                                       3.6V7.5HA, 220VAC

Ambient Temperature:                                           -20 ℃ ~ + 60 ℃

Body Material:                                                         304, 316L or user requirements

Display Case Material:                                             standard type: cast aluminum, special type: 304, 316L

Protection Level:                                                      IP65 (IP68 negotiated supply)
