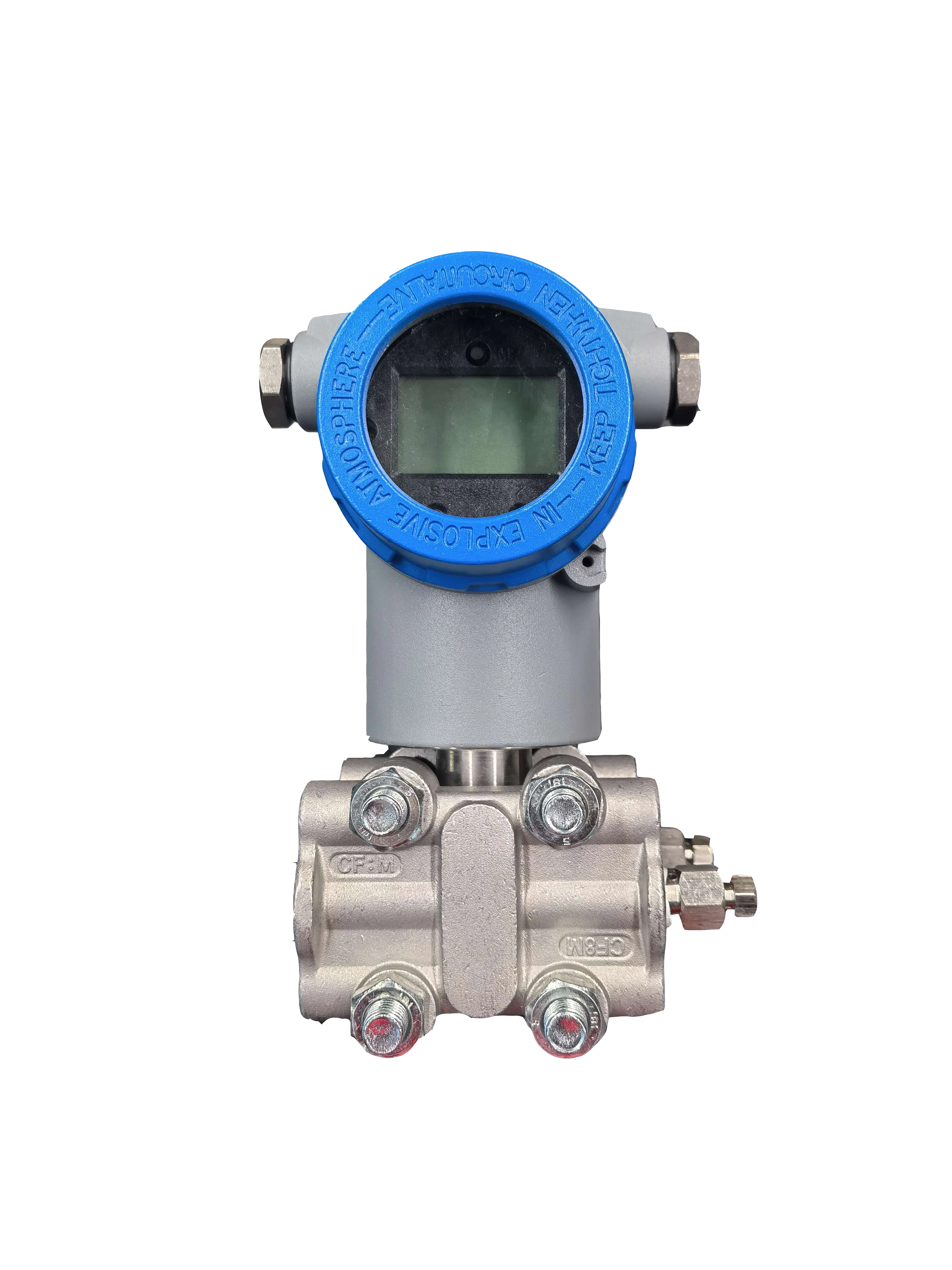

Intelligent Differential Pressure Transmitters

หรือ เครื่องส่งสัญญาณความดันต่างแบบอัจฉริยะ คืออุปกรณ์วัดและแปลงสัญญาณที่ใช้สำหรับ วัดค่าความดันต่าง (Differential Pressure) ระหว่างสองจุดในกระบวนการ เช่น ระหว่างด้านต้นน้ำกับปลายน้ำของท่อ, ถัง, หรืออุปกรณ์แลกเปลี่ยนความร้อน แล้วส่งค่าออกมาในรูปแบบสัญญาณมาตรฐาน (เช่น 4–20 mA, HART, Fieldbus, Profibus) ไปยังระบบควบคุม (PLC, DCS, SCADA)

คุณสมบัติหลัก

Intelligent หมายถึง มีไมโครโปรเซสเซอร์ ภายในทำให้สามารถ:

1. ประมวลผลสัญญาณวัดได้อย่างแม่นยำ

1. ปรับเทียบ (Calibration) ได้ง่ายผ่านซอฟต์แวร์หรือเครื่องมือสื่อสาร

1. แสดงค่าการวัด, ค่าผิดปกติ และแจ้งเตือน (Self-diagnostic)

1. สื่อสารแบบดิจิทัล เช่น HART, Foundation Fieldbus

Differential Pressure Measurement ใช้วัด:

1. ระดับของเหลวในถัง (โดยอาศัยค่าความดันต่างระหว่างก้นถังกับด้านบน)

1. อัตราการไหลของของเหลวหรือก๊าซ (ใช้คู่กับ Flow Element เช่น Orifice Plate, Venturi, Pitot Tube)

1. ความดันต่างในระบบกรองหรือท่อ เพื่อตรวจสอบการอุดตันหรือการสูญเสียแรงดัน

ข้อดี

1. ความแม่นยำสูงกว่ารุ่นอนาล็อกแบบเก่า

1. รองรับการใช้งานระยะไกล และระบบอัตโนมัติ

1. บำรุงรักษาง่าย และมีฟังก์ชันตรวจสอบตัวเอง

1. ปรับย่านการวัด (Range) ได้กว้าง

Measuring Range                                           50Pa-10MPa

Accuracy                                                         1. Digital Signal: ± 0.05;

                                                                        2. Analog signal: ± 0.075, ± 0.2, ± 0.5

                                                                        3. Micro range (≤ 1.5kPa): ± 0.2

Output Signal                                                  4-20mADC

Load Resistance                                              0-600Ω (24VDC power)

Transmitting                                                     > 1000m

Power Influence                                               <0.005% / V

Power Supply                                                  12-45VDC

Operating Temperature                                    -20-85 °C

Environment Temperature                                -40 - +50 °C

Relative Humidity                                             0-100%

Cable Perforation Lines                                    M20 × 1.5M or NPT1 / 2 ”

Sensor Fill Fluid                                                ilicone oil, fluorine oil

Protection Class                                                IP67

Explosion-proof Grade                                      1. Intrinsically safe (i) Exia ii CT6 Ga

                                                                          2. Flameproof (d) Exd ii CT6 Gb

50Pa-10MPa High precision, Stable Performance, Signal Transmission Distance> 1000m
