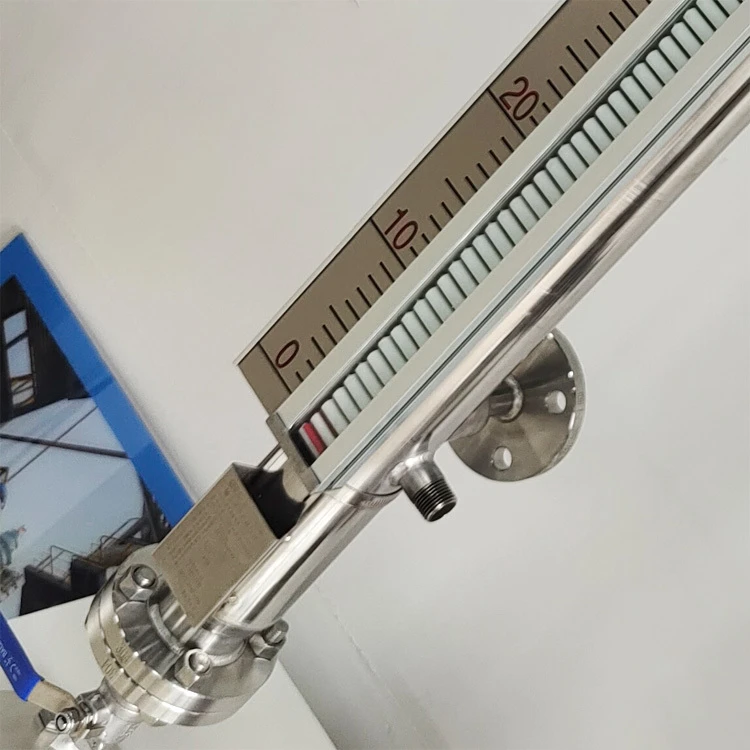

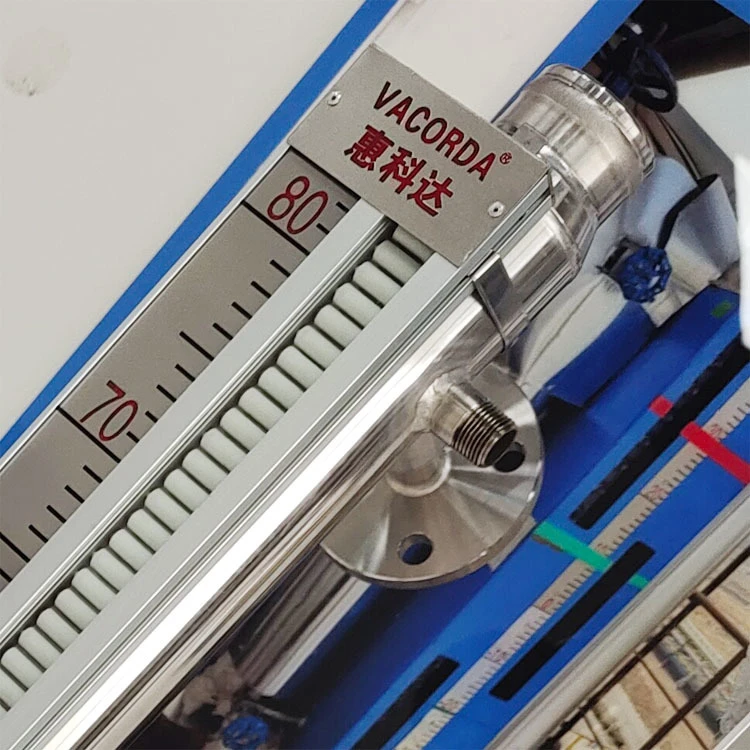

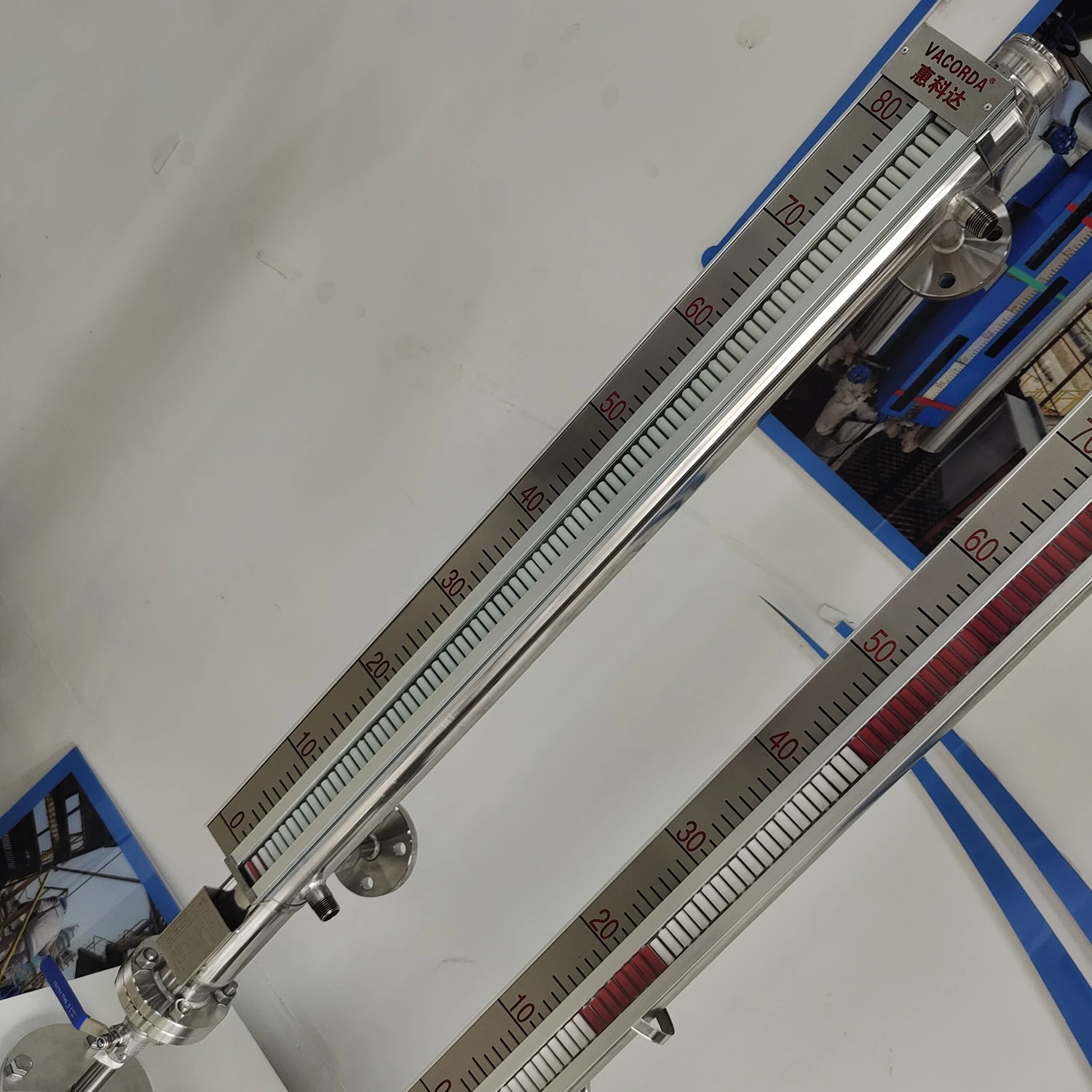

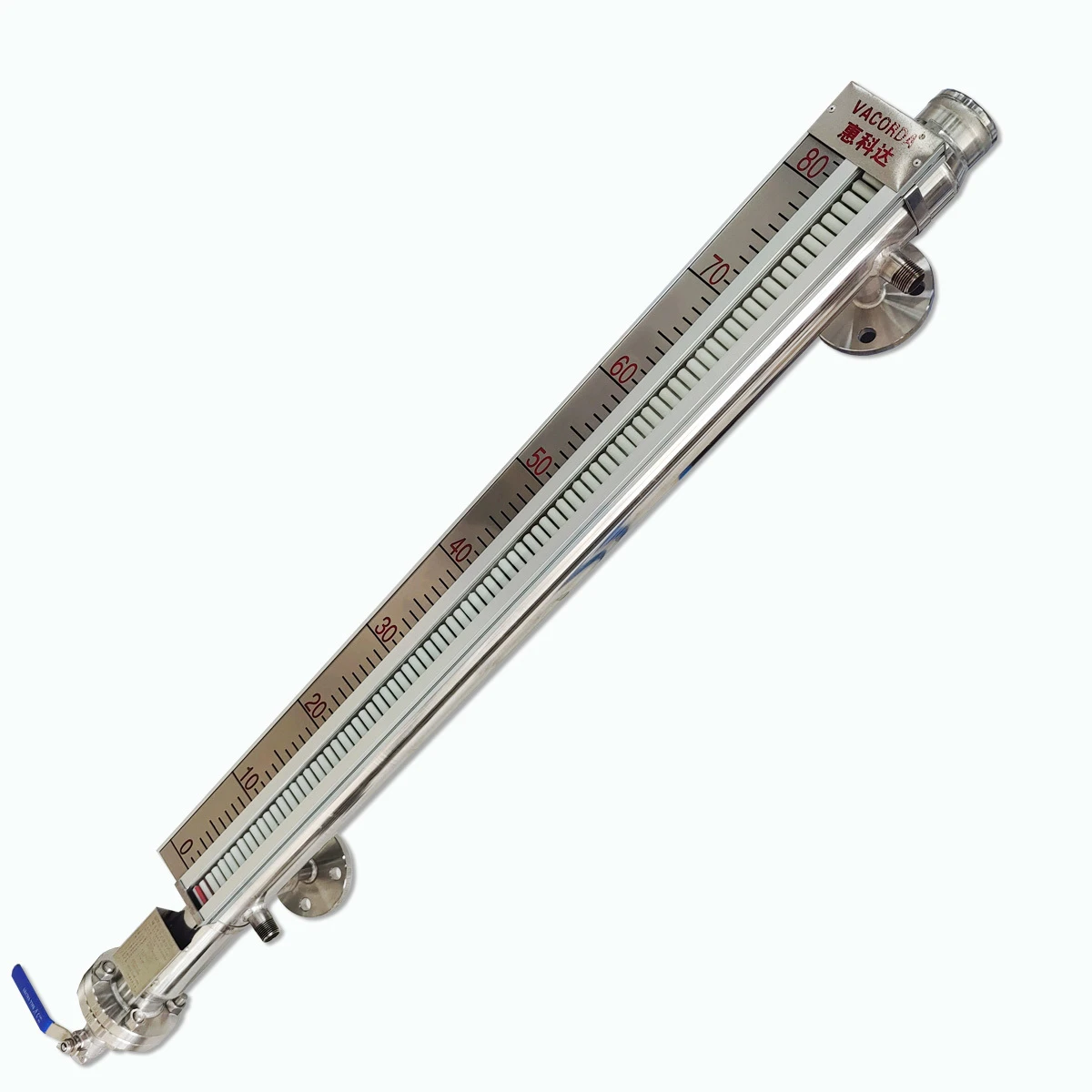

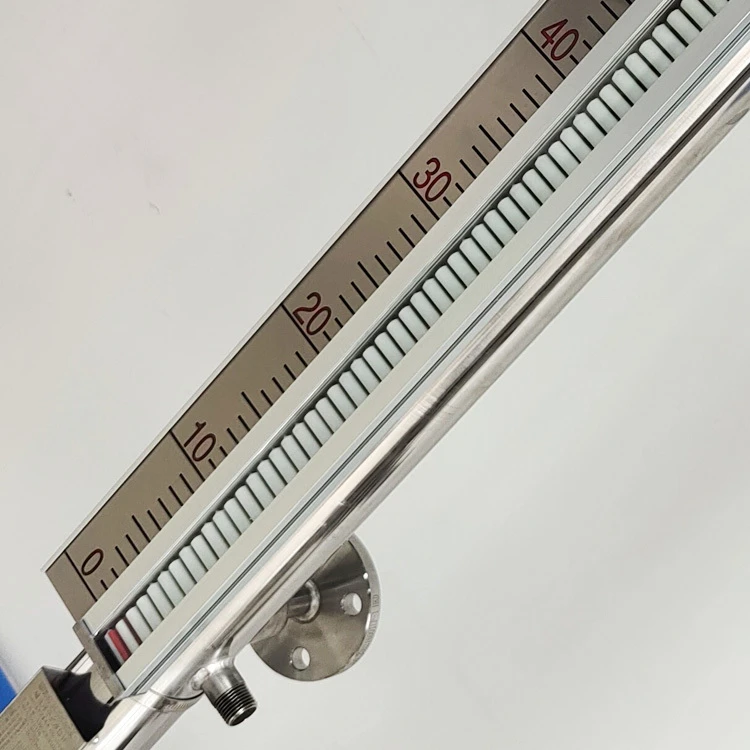

Vacorda “UHC” Steam‑Traced Magnetic Liquid Level Gauge พร้อม Remote Control

(หรือที่เรียกว่า “Steam Heat Tracing Magnetic Level Indicator With Remote Control”)

อุปกรณ์นี้เป็น เกจวัดระดับของเหลวแบบแมกเนติกพร้อมระบบเลี้ยงความร้อนด้วยไอน้ำ (steam tracing) ออกแบบเฉพาะสำหรับการวัดระดับของเหลวใน สภาพแวดล้อมที่มีอุณหภูมิต่ำหรือเย็นจัด เพื่อป้องกันไม่ให้ของเหลวแข็งตัว ซึ่งอาจส่งผลต่อการทำงานของลูกลอยหรือสัญญาณระดับ โดยระบบจะ หมุนเวียนไอน้ำรอบท่อวัด เพื่อรักษาความร้อนให้เพียงพอแก่การใช้งานได้ต่อเนื่อง

🔍 ข้อมูลจำเพาะทางเทคนิค

☑️ หลักการทำงาน (หลักการลอย + Magnetic Coupling)

1. ภายในมี ลูกลอย (float) ที่มีแม่เหล็กติดอยู่
2. เมื่อระดับของเหลวเปลี่ยน ลูกลอยเลื่อนขึ้นหรือเลื่อนลงภายในท่อวัด
3. แม่เหล็กส่งผลกระทบกับ กระบอกแสดงผลสองสี (dual-colored flap cylinder)
4. ‒ สีแดงแสดงระดับของเหลว
5. ‒ สีขาวแสดงความว่าง (อากาศ)
6. การหมุน (flip) สลับระหว่างสีจะปรากฏเป็นแนวเส้นตรงและชัดเจนที่ด้านนอกเพื่ออ่านระดับ

ระบบนี้สามารถแยกระดับของเหลวสองชั้น (สองชนิดของสื่อที่มีความหนาแน่นต่างกัน) ได้ในทันที โดยไม่ขึ้นกับคุณสมบัติทางไฟฟ้าหรือกายภาพอื่น ๆ เช่น ฟองอากาศหรือโฟมน้ำ

🌡️ การป้องกันเยือกแข็งด้วยระบบ Steam Tracing

1. ท่อเลี้ยงไอน้ำล้อมรอบท่อวัด (steam tracing pipe) ที่อยู่ภายนอกห้องวัด
2. ไอน้ำหมุนเวียนตลอดเวลา เพื่อรักษาอุณหภูมิภายในท่อวัดไม่ให้น้อยเกินไป
3. ทำให้ลูกลอยสามารถ เคลื่อนตัวได้อย่างอิสระ และ วัดระดับอย่างแม่นยำ แม้ในสภาพความเย็นจัด

โดยขั้วเชื่อมต่อระบบไอน้ำที่ใช้เป็นแบบ R1/2″ และมีตัวเลือกการปรับสำหรับแรงดันไอน้ำสูงกว่า 0.6 MPa โดยเฉพาะ

✨ คุณสมบัติเด่นของรุ่น UHC

1. โครงสร้างเรียบง่าย ผลิตและติดตั้งสะดวก ช่วยลดค่าใช้จ่ายการบำรุงรักษา
2. แยกตัวกลางได้ทั้งทางกายภาพและเคมี เช่น ท่าแม่เหล็กไม่ขึ้นกับค่าการนำไฟฟ้า ฟอง หรือสารปนเปื้อน
3. ทนต่อของเหลวที่กัดกร่อน สารพิษ หรือมีความเสี่ยงระเบิด
4. จัดการระดับน้ำที่มี interface อยู่ระหว่างชั้นของเหลวสองชนิดได้
5. ส่งสัญญาณ 4–20 mA และแสดงผลผ่าน LED (ขนาด 0.56″ หรือ 0.8″) เสริมความชัดเจน

🛠️ ตัวเลือกเสริม (Optional Accessories)

1. Magnetic Alarm Switch:
2. รีดีสวิทช์คุณภาพสูง (SPST / SPDT) ใช้ตรวจจับตำแหน่งลูกลอยเพื่อแจ้งเตือนหรือควบคุมอัตโนมัติผ่านรีเลย์ โดยไม่ต้องใช้พลังงานภายนอก
3. Transmitter แบบ Magnetic / Capacitive / Magnetostrictive:
4. Magnetic: ใช้รีดีสวิทช์ และวงจรแปลงสัญญาณ (precision resistor + potentiometer) เพื่อส่งค่า 4–20 mA
5. Capacitive: วัดระดับโดยใช้แผ่นเซ็นเซอร์ capacitive ภายใน bypass tube, ไม่ขึ้นกับตำแหน่งลูกลอย
6. Magnetostrictive: เป็นเซ็นเซอร์ความละเอียดสูง, ไม่ได้รับผลกระทบจากก๊าซ ความร้อน หรือแรงดันในถัง, ส่งสัญญาณผ่าน HART หรือ Modbus ได้

🌍 การใช้งานที่เหมาะสม

เกจวัดรุ่น UHC เหมาะอย่างยิ่งสำหรับอุตสาหกรรมที่ต้องวัดระดับของเหลวในพื้นที่ที่มีเงื่อนไขทั้งเย็นจัด/ร้อนจัด/แรงดันสูง/สารกัดกร่อน/เป็นพิษหรืออันตรายสูง เช่น:

1. หม้อน้ำ (Steam & Hot Water Boilers)
2. ระบบบำบัดน้ำเสีย
3. ถังเก็บและขนถ่ายสารเหลว (Filling / Unloading Container)
4. ถังในอุตสาหกรรมปิโตรเคมี ชีวเคมี และเวชภัณฑ์
5. ถังน้ำมันดีเซล และถังเชื้อเพลิงสำหรับ Generator, เรือ, เฮลิคอปเตอร์ ฯลฯ

📝 สรุป

Vacorda รุ่น UHC เป็น เกจวัดระดับแบบลูกลอยแมกเนติก ที่มาพร้อม ระบบไอน้ำเลี้ยงความร้อน (Steam Tracing) รองรับการใช้งานระดับสูงในสภาวะที่อุณหภูมิต่ำจัดจนเสี่ยงต่อการแข็งตัวของของเหลว เหมาะสำหรับงานที่ต้องการความแม่นยำ เชื่อถือได้ และใช้งานกับของเหลวหลากหลายชนิดผ่านวัตถุดิบวัสดุที่ปรับแต่งได้
